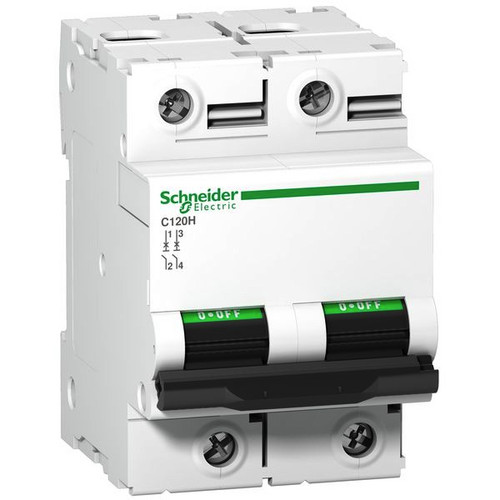

Artikelbild
Abbildung ähnlich
SCHNEIDER ELECTRIC

01016619
SCHNEIDER ELECTRIC A9N18459 LS-SCHALTER C120H 2P 125A C

A9N18459 3606480380303 A9N18459
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen
6 ST Menge übernehmen
36 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Leitungsschutzschalter Acti 9 iDPN, 6kA (IEC/EN 60898-1). 3-polig, Nennstrom 25A, C-Charakteristik, 3TE, Betriebsspannung (Ue) 400V AC, Isolationsspannung (Ui) 440V AC. Schutz gegen Kurzschluss und Überlast in elektrischen Anlagen, in denen der Neutralleiter mitgeschaltet wird. Die sehr enge Bauform ermöglicht eine hohe Packungsdichte im Schaltschrank. Technologie der Auslöseeinheit- thermomagnetisch. Kombinierbar mit FI-Blöcken. Zusätzlich anreihbare Hilfsmodule (optional)- Anzeige von Schaltstellung, Fehlerauslösung, Arbeitsstromauslöser, Unterspannungsauslöser, Überspannungsauslöser. Farbton RAL 9003. Der iDPN Leitungsschutzschalter erfüllt folgende Normen- IEC/EN 60898-1.

Merkmale

Schutzart (IP) IP20
Spannungsart AC
Verpackungseinheit 1
Verpackungseinheit 6
Verpackungseinheit 36
Gewicht 0,39
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85362090
Einbautiefe 44 mm
Bemessungsstrom 125 A
Bemessungsspannung 415 V
Frequenz 50 - 60.0 Hz
Auslösecharakteristik C
Energiebegrenzungsklasse 3
Überspannungskategorie 4
Verschmutzungsgrad 3
Breite in Teilungseinheiten 3
Mitschaltender Neutralleiter ja
Polzahl (gesamt) 2
Bemessungsisolationsspannung Ui 500 V
Anzahl der abgesicherten Pole 2
Anschließbarer Leiterquerschnitt eindrähtig 1.5 - 50.0 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig 1 - 35.0 mm²
Umgebungstemperatur während des Betriebs -30 - 60.0 °C
Zusatzeinrichtungen möglich ja
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V 15 kA
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V 15 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V 30 kA
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V 15 kA
Bemessungsstoßspannungsfestigkeit Uimp 6 kV
Kurzbeschreibung Leitungsschutzschalter C120H, 2P, 125A, C Charakteristik, 15kA
Verlustleistung 4.1 W
eClass 11.0 - Klasse 27141901
UNSPSC 14.0801 - Klasse 39121601
