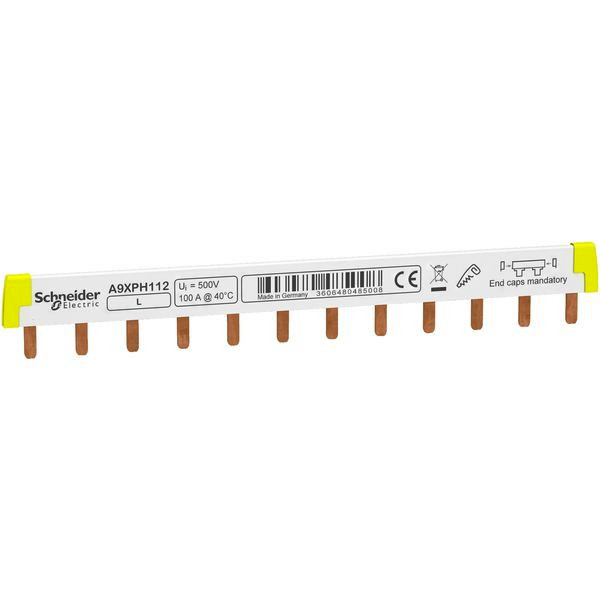

01444659 SCHNEIDER ELECTRIC A9XPH112 PHASENSCHIENE STEG 1P 12MOD100A
A9XPH112
3606480485008
A9XPH112
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
10 ST | Menge übernehmen |
160 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
Phasenschiene Steg Acti 9. 1-polig, ablängbar, 12TE, Nennstrom 100A, Nennspannung 415V AC, Isolationsspannung (Ui) 500V. Farbton RAL 7016. Die Phasenschiene Steg erfüllt folgende Normen- IEC 60947-7-1 und IEC 61439-2.
Merkmale
Länge | 220.0 mm |
Polzahl | 1.0 |
Verpackungseinheit | 1 |
Verpackungseinheit | 160 |
Verpackungseinheit | 10 |
Gewicht | 0,05 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Statistische Warennummer | 85369010 |
Isoliert | ja |
Anzahl der Phasen | 1.0 |
Querschnitt | 16.0 mm² |
Bemessungsdauerstrom Iu | 100.0 A |
Ausführung des elektrischen Anschlusses | Stift |
Geeignet für Geräte mit Hilfsschalter | ja |
Geeignet für Anzahl Geräte | 12.0 |
Max. Bemessungsbetriebsspannung Ue | 415.0 V |
Teilungsmaß | 18.0 mm |
Farbe | weiß |
Breite in Teilungseinheiten | 12.0 |
Kurzbeschreibung | Phasenschiene Steg, ablängbar, 1P, 12 TE, 100A |
Zuschneidbar | ja |
