Artikelbild
Abbildung ähnlich
SCHNEIDER ELECTRIC

01444670

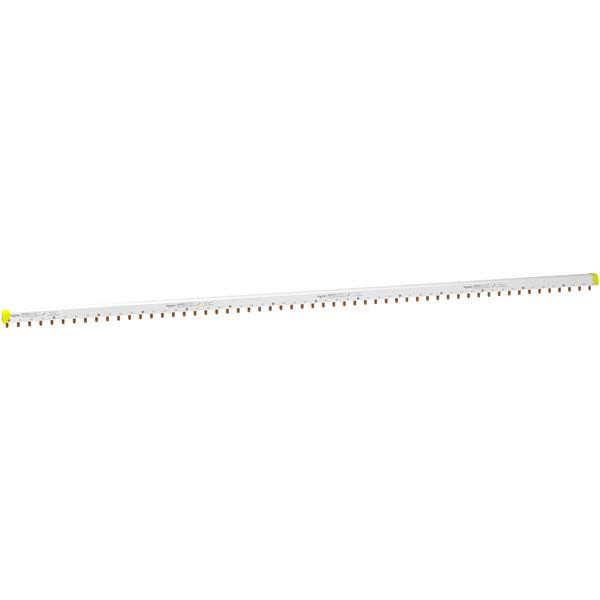

SCHNEIDER ELECTRIC A9XPH457 PHASENSCHIENE STEG 4P 56MOD100A

A9XPH457 3606480485176 A9XPH457
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen
5 ST Menge übernehmen
270 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Phasenschiene Steg Acti 9. 4-polig, ablängbar, 57TE, Nennstrom 100A, Nennspannung 415V AC, Isolationsspannung (Ui) 500V. Farbton RAL 7016. Die Phasenschiene Steg erfüllt folgende Normen- IEC 60947-7-1 und IEC 61439-2.

Merkmale

Länge 1000 mm
Polzahl 4
Verpackungseinheit 1
Verpackungseinheit 5
Verpackungseinheit 270
Gewicht 0,75
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85369010
Isoliert ja
Anzahl der Phasen 3
Querschnitt 16 mm²
Bemessungsdauerstrom Iu 100 A
Ausführung des elektrischen Anschlusses Stift
Geeignet für Geräte mit Hilfsschalter ja
Geeignet für Geräte mit N-Leiter ja
Geeignet für Anzahl Geräte 14
Max. Bemessungsbetriebsspannung Ue 415 V
Teilungsmaß 18 mm
Farbe weiß
Breite in Teilungseinheiten 57
Kurzbeschreibung Phasenschiene Steg, ablängbar, 4P, 57 TE, 100A
Zuschneidbar ja
eClass 11.0 - Klasse 27371306
UNSPSC 14.0801 - Klasse 39121117
