Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung

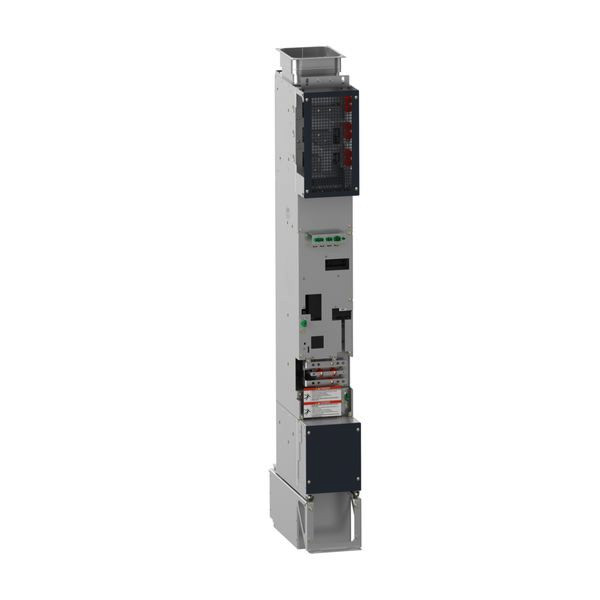

Dieses Standard-Leistungsmodul ist eine Komponente der Altivar Process Modular-Antriebe. Dieses Frequenzumrichter-Leistungsmodul kann dreiphasige Asynchron- und Synchronmotoren versorgen. Es arbeitet bei einer Bemessungsversorgungsspannung von 380 V bis 480 V.
Merkmale
| Schutzart (IP) | IP00 |
| Breite | 230 mm |
| Verpackungseinheit | 1 |
| Gewicht | 185 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Höhe | 1705 mm |
| Tiefe | 510 mm |
| Anzahl der digitalen Eingänge | 6 |
| Anzahl der digitalen Ausgänge | 2 |
| Anzahl der analogen Eingänge | 2 |
| Anzahl der analogen Ausgänge | 1 |
| Anzahl der HW-Schnittstellen Industrial Ethernet | 1 |
| Anzahl der HW-Schnittstellen seriell RS-485 | 1 |
| Unterstützt Protokoll für TCP/IP | ja |
| Unterstützt Protokoll für PROFIBUS | ja |
| Unterstützt Protokoll für MODBUS | ja |
| Unterstützt Protokoll für DeviceNet | ja |
| Netzspannung | 380 - 480 V |
| Netzfrequenz | 50/60 Hz |
| 4-Quadrantenbetrieb möglich | ja |
| Art des Umrichters | sonstige |
| Ausgangsphasenzahl | 3 |
| Eingangsphasenzahl | 3 |
| Einsatz im Industriebereich zulässig | ja |
| Einsatz im Wohn- und Gewerbebereich zulässig | ja |
| Max. Ausgangsfrequenz | 500 Hz |
| Max. abgegebene Leistung bei linearer Belastung bei Bemessungsausgangsspannung | 160 kW |
| Max. abgegebene Leistung bei quadrat. Belastung bei Bemessungsausgangsspannung | 160 kW |
| Relative symmetrische Netzspannungstoleranz | 10 % |
| Relative symmetrische Netzfrequenztoleranz | 5 % |
| Unterstützt Protokoll für EtherNet/IP | ja |
| Unterstützt Protokoll für PROFINET IO | ja |
| Max. Ausgangsspannung | 480 V |
| Nennausgangsstrom I2N | 302 A |
| Kurzbeschreibung | Standard-Stromversorgungsmodul, Altivar Prozess Modular, 110.160 kW, 380.480 V, IP00 |
| eClass 11.0 - Klasse | 27023101 |
| UNSPSC 14.0801 - Klasse | 39121007 |
Zubehörempfehlung für Sie:
Angaben zur Marke
SCHNEIDER ELECTRIC
Hersteller
Schneider Electric GmbH Gothaer Str. 29 DE 40880 Ratingen DE-Debitoren@de.schneider-electric.com
