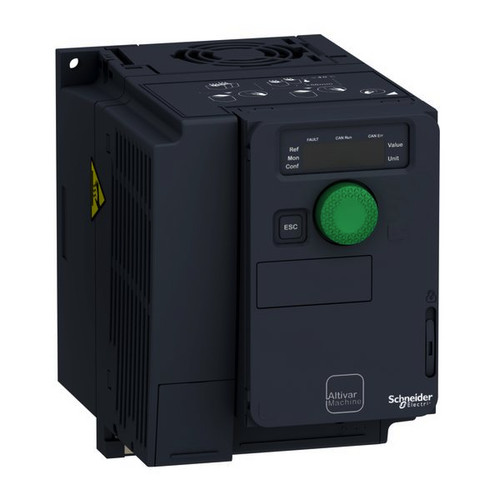

03500023 SCHNEIDER ELECTRIC ATV320U22M2C Frequenzumrichter
ATV320U22M2C
3606480966576
ATV320U22M2C
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
30 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
Frequenzumrichter ATV320, 2,2kW, 200...240V, 1-phasig, Kompakt. Produktbereich: Altivar Machine ATV320 - Produkt oder Komponententyp: Frequenzumrichter - Gehäusetyp: kompakt - Anwendung: Asynchronmotoren, Synchronmotoren - EMV-Filter: integrierter EMV-Filter Klasse C2 - Kühlungstyp: Lüfter - Anzahl der Netzphasen: 1 Phase - Netzstrom: 20,1 A bei 240 V für hohe Überlast, 23,9 A bei 200 V für hohe Überlast - Netzkurzschlussstrom Ik: <= 1 kA - T...
Frequenzumrichter ATV320, Kompakt. Abmessungen 105 x 188 x 158 (mit EMV-Platte) mm, Leistung KW 2,2 kW. Versorgungsspannung 1-phasig 200-240 V 50/60 Hz, mit integriertem EMV-Filter. Bemessungsversorgungsspannung, min. U1, max. U2 200 (U1-240 V (U2), 380 (U1-500 V (U2). Umrichter werden mit integriertem EMV-Filter der Kategorie C2 geliefert. Der Filter kann abgeschaltet werden. Umrichter werden mit einer EMV-Platte zur kundenseitigen Montage geliefert. Beschreibung Integrierte Sicherheitstechnik mit 5 Funktionen sicher abgeschaltetes Drehmoment (STO), sicherer Halt1 (SS1), sicher reduzierte Geschwindigkeit (SLS), sichere Schütztürzuhaltung (GDL), sichere maximale Geschwindigkeit (SMS). Betrieb von Asynchron- und Synchronmotoren in open loop. SVC Regelung (sensorless vector control) bringt höchste Drehzahlgüte und Stabilität U/F Regelung, U/F2 Regelung, Energiesparfunktion. Max. Frequenz 599 Hz. Einfachste Inbetriebnahme, intuitive Bedienung sowie durch Plug & Drive, voreingestellt auf die gängigsten Applikationen. Möglichkeiten zum Laden, Editieren, Sichern der Konfigurationen des Umrichters mit Tools, wie der Inbetriebnahmesoftware SoMove, den dezentralen Terminals und den Konfigurationstools -Simple-Loader- und -Multi-Loader-. Funkentstörfilter Klasse A integriert, deaktivierbar. Für den Betrieb an IT-Netzen. 6 Logikeingänge mehrfach mit Funktionen belegbar, 3 Analogeingänge, davon 2 umschaltbar als Digitaleingänge. Integriertes Bremsmodul ermöglicht den 4-Quadranten-Betrieb ohne Nachrüstung.
Merkmale
Schutzart (IP) | IP20 |
Breite | 105 mm |
Verpackungseinheit | 1 |
Verpackungseinheit | 30 |
Gewicht | 1,9 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Statistische Warennummer | 85044090 |
Höhe | 142 mm |
Tiefe | 158 mm |
Mit Bedienelement | ja |
Anzahl der HW-Schnittstellen Industrial Ethernet | 1 |
Anzahl der HW-Schnittstellen seriell RS-485 | 1 |
Anzahl der HW-Schnittstellen sonstige | 1 |
Unterstützt Protokoll für PROFIBUS | ja |
Unterstützt Protokoll für CAN | ja |
Unterstützt Protokoll für MODBUS | ja |
Unterstützt Protokoll für DeviceNet | ja |
Unterstützt Protokoll für sonstige Bussysteme | ja |
Mit PC-Anschluss | ja |
Netzspannung | 200 - 240.0 V |
Netzfrequenz | 50/60 Hz |
4-Quadrantenbetrieb möglich | ja |
Art des Umrichters | U-Umrichter |
Ausgangsphasenzahl | 3 |
Eingangsphasenzahl | 1 |
Einsatz im Industriebereich zulässig | ja |
Max. Ausgangsfrequenz | 599 Hz |
Max. abgegebene Leistung bei linearer Belastung bei Bemessungsausgangsspannung | 2.2 kW |
Max. abgegebene Leistung bei quadrat. Belastung bei Bemessungsausgangsspannung | 2.2 kW |
Relative symmetrische Netzspannungstoleranz | 10 % |
Relative symmetrische Netzfrequenztoleranz | 5 % |
Unterstützt Protokoll für EtherNet/IP | ja |
Unterstützt Protokoll für PROFINET IO | ja |
Nennausgangsstrom I2N | 11 A |
Anzahl der digitalen Eingänge | 6 |
Anzahl der digitalen Ausgänge | 1 |
Anzahl der analogen Eingänge | 3 |
Anzahl der analogen Ausgänge | 1 |
Max. Ausgangsspannung | 240 V |
Schutzart (NEMA) | 1 |
Kurzbeschreibung | Frequenzumrichter ATV320, 2,2kW, 200-240V, 1 phasig, Kompakt |
