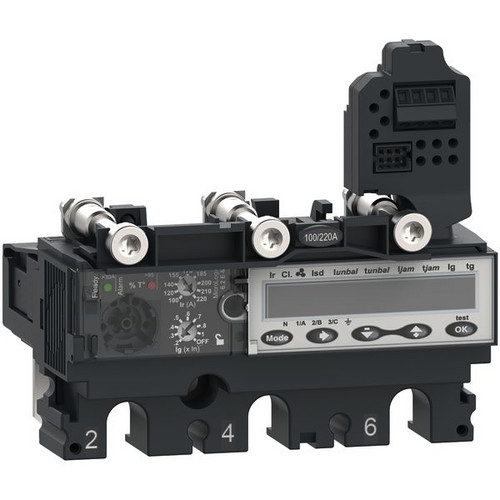

04610386 SCHNEIDER ELECTRIC C1036M050 Elektronisches Auslösegerät Mi
C1036M050
3606482000445
C1036M050
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
11 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
Bei diesem elektronischen 3-poligen 3d-Auslösegerät MicroLogic 6.2 E-M (Energy) handelt es sich um ein elektronisches Auslösegerät, das bei Leistungsschaltern ComPacT NSX 100/160/250 verwendet wird. Dieses elektronische Auslösegerät mit einer Nennleistung von 50 A ist die beste Wahl für Motorschutzanwendungen. Sie verfügt über einen anpassbaren Langzeitschutz gegen Überlast. Er bietet außerdem einen anpassbaren Kurzzeitschutz und einen festen unverzögerten Kurzschlussschutz. Es bietet einen Phasenunsymmetrie- oder Phasenausfallschutz und einen zusätzlichen und anpassbaren Erdschlussschutz. MicroLogic 6.2 E-M zeigt Überlasten mit Alarm-LEDs an. Die grüne Ready-LED blinkt, wenn der Leistungsschalter bereit zum Auslösen ist. MicroLogic 6.2 E-M ist mit einem Anzeigemodul ausgestattet, das Energiemessungen ermöglicht und eine Feineinstellung ermöglicht. Dieses Produkt ist Teil unserer EcoStruxure Power-Architektur, sofern es mit dem Grundschalter PowerTag NSX und ComPacT NSX kombiniert wird.
Merkmale
Breite | 104.7 mm |
Polzahl | 3 |
Verpackungseinheit | 1 |
Verpackungseinheit | 11 |
Gewicht | 0,55 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Bemessungsdauerstrom Iu | 50 A |
Kurzschlussauslöserfunktion | verzögert |
Überlastauslöser Stromeinstellung | 25 - 50.0 A |
Mit Erdschlussschutzfunktion | ja |
Ausführung des Motorschutzes | elektronischer Auslöser |
Höhe | 96.9 mm |
Tiefe | 90.3 mm |
Spannungsart der Versorgungsspannung | DC |
Externe Stromversorgung erforderlich | ja |
Spannungsart der Betriebsspannung | AC |
Bemessungsschaltstrom | 50 A |
Versorgungsspannung bei DC | 24 - 24.0 V |
Betriebsspannung bei AC 50 Hz | 690 - 690.0 V |
Betriebsspannung bei AC 60 Hz | 690 - 690.0 V |
Stromeinstellung unverzögerter Kurzschlussauslöser | 750 - 750.0 A |
Stromeinstellung verzögerter Kurzschlussauslöser | 125 - 650.0 A |
Kurzbeschreibung | Elektronisches Auslösegerät MicroLogic 6.2M Motorschutz 50A 3P3D für Leistungsschalter ComPacT NSX100-250 |
