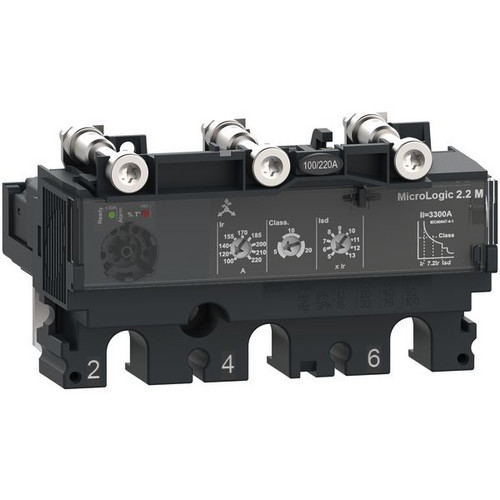

Abbildung ähnlich
04610853 SCHNEIDER ELECTRIC C1632M150 Elektronisches Auslösegerät Mi
C1632M150
3606482000414
C1632M150
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 24 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Bei diesem MicroLogic 2.2 M handelt es sich um ein 3-poliges 3d-elektronisches Auslösegerät, das bei den Leistungsschaltern ComPacT NSX 160/250 verwendet wird. Dieses elektronische Auslösegerät mit einer Nennleistung von 150 A ist die beste Wahl für Motorschutzanwendungen. Sie verfügt über einen anpassbaren Langzeitschutz gegen Überlast. Er bietet außerdem einen anpassbaren Kurzzeitschutz und einen festen unverzögerten Kurzschlussschutz. MicroLogic 2.2 M zeigt an, wenn das Wärmebild von Rotor und Stator über 95 % des zulässigen Temperaturanstiegs mit einer roten Alarm-LED liegt. Die grüne Ready-LED blinkt, wenn der Leistungsschalter bereit zum Auslösen ist. Dieses Produkt ist Teil unserer EcoStruxure Power-Architektur, sofern es mit dem Grundschalter PowerTag NSX und ComPacT NSX kombiniert wird.
Merkmale
| Breite | 104.7 mm |
| Polzahl | 3 |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 24 |
| Gewicht | 0,44 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Bemessungsdauerstrom Iu | 150 A |
| Kurzschlussauslöserfunktion | verzögert |
| Überlastauslöser Stromeinstellung | 150.0 - 70 A |
| Ausführung des Motorschutzes | elektronischer Auslöser |
| Höhe | 59.7 mm |
| Tiefe | 89.4 mm |
| Spannungsart der Betriebsspannung | AC |
| Bemessungsschaltstrom | 150 A |
| Betriebsspannung bei AC 50 Hz | 690 - 690.0 V |
| Betriebsspannung bei AC 60 Hz | 690 - 690.0 V |
| Stromeinstellung unverzögerter Kurzschlussauslöser | 2250 - 2250.0 A |
| Stromeinstellung verzögerter Kurzschlussauslöser | 1950.0 - 350 A |
| Kurzbeschreibung | Elektronisches Auslösegerät MicroLogic 2.2M Motorschutz 150A 3P3D für Leistungsschalter ComPacT NSX160-250 |
