Abbildung ähnlich
04611294 SCHNEIDER ELECTRIC C6336M500 Elektronisches Auslösegerät Mi
C6336M500
3606482003132
C6336M500
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 4 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung

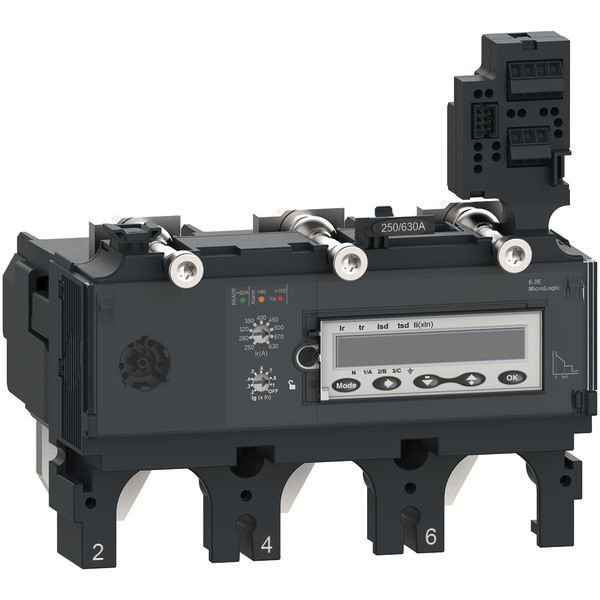

Bei diesem elektronischen 3-poligen 3d-Auslösegerät MicroLogic 6.3 E-M (Energy) handelt es sich um ein elektronisches Auslösegerät, das bei Leistungsschaltern ComPacT NSX 630 zum Einsatz kommt. Dieses elektronische Auslösegerät mit einer Nennleistung von 500 A ist die beste Wahl für Motorschutzanwendungen. Sie verfügt über einen anpassbaren Langzeitschutz gegen Überlast. Er bietet außerdem einen anpassbaren Kurzzeitschutz und einen festen unverzögerten Kurzschlussschutz. Es bietet einen Phasenunsymmetrie- oder Phasenausfallschutz und einen zusätzlichen und anpassbaren Erdschlussschutz. MicroLogic 6.3 E-M zeigt Überlasten mit Alarm-LEDs an. Die grüne Ready-LED blinkt, wenn der Leistungsschalter bereit zum Auslösen ist. MicroLogic 6.3 E-M ist mit einem Anzeigemodul ausgestattet, das Energiemessungen ermöglicht und eine Feineinstellung ermöglicht. Dieses Produkt ist Teil unserer EcoStruxure Power-Architektur, sofern es mit dem Grundschalter PowerTag NSX und ComPacT NSX kombiniert wird.
Merkmale
| Breite | 139.7 mm |
| Polzahl | 3.0 |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 4 |
| Gewicht | 1,49 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Bemessungsdauerstrom Iu | 500.0 A |
| Kurzschlussauslöserfunktion | verzögert |
| Überlastauslöser Stromeinstellung | 250.0 - 500.0 A |
| Mit Erdschlussschutzfunktion | ja |
| Ausführung des Motorschutzes | elektronischer Auslöser |
| Höhe | 136.2 mm |
| Tiefe | 112.6 mm |
| Anzahl der Hilfskontakte als Schließer | 0.0 |
| Anzahl der Hilfskontakte als Öffner | 0.0 |
| Spannungsart der Versorgungsspannung | DC |
| Externe Stromversorgung erforderlich | ja |
| Anzahl der Hilfskontakte als Wechsler | 0.0 |
| Spannungsart der Betriebsspannung | AC |
| Bemessungsschaltstrom | 500.0 A |
| Versorgungsspannung bei DC | 24.0 V |
| Betriebsspannung bei AC 50 Hz | 690.0 V |
| Betriebsspannung bei AC 60 Hz | 690.0 V |
| Stromeinstellung unverzögerter Kurzschlussauslöser | 6500.0 A |
| Stromeinstellung verzögerter Kurzschlussauslöser | 375.0 - 4500.0 A |
| Kurzbeschreibung | Elektronisches Auslösegerät MicroLogic 6.3 M Motorschutz 500A 3P3D für Leistungsschalter ComPacT NSX630 |
