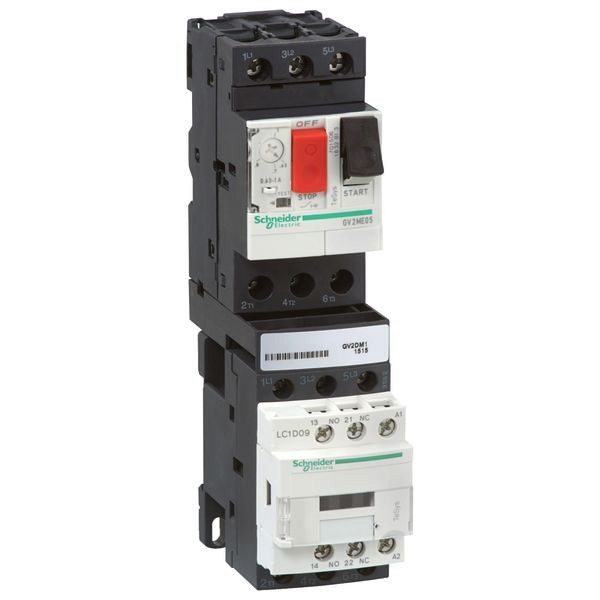

Artikelbild
Abbildung ähnlich
SCHNEIDER ELECTRIC

01565846
SCHNEIDER ELECTRIC GV2DM116BD Direktstarter, 5.5kW/415V/AC3

GV2DM116BD 3389110817409 GV2DM116BD
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Motorschutzschalter mit thermischer und magnetischer Auslösung Diese Geräte sind einfach zu bedienen und einzurichten, mit kompakten und ergonomischen Produkten für Anforderungen im Bereich von Startermotoren und Stop -Motoren.

Merkmale

Schutzart (IP) IP20
Breite 45 mm
Verpackungseinheit 1
Gewicht 0,66
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85362010
Bemessungsbetriebsleistung bei AC-3, 400 V 5.5 kW
Bemessungsbetriebsstrom Ie 14 A
Überlastauslöser Stromeinstellung 14.0 - 9 A
Bemessungssteuerspeisespannung Us bei DC 24 - 24.0 V
Mit Kurzschlussauslöser ja
Anschlussart Hauptstromkreis Schraubanschluss
Spannungsart zur Betätigung DC
Höhe 177 mm
Tiefe 96 mm
Anzahl der Befehlsstellen 2
Anzahl der Hilfskontakte als Schließer 1
Anzahl der Hilfskontakte als Öffner 1
Tragschienenmontage möglich ja
Auslöseklasse CLASS 10
Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis Schraubanschluss
Art des Motorstarters Direktstarter (DOL)
Bemessungsbetriebsleistung bei AC-3, 230 V, 3-phasig 3 kW
Bemessungsleistung, 460 V, 60 Hz, 3-phasig 5.5 kW
Bemessungsleistung, 575 V, 60 Hz, 3-phasig 7.5 kW
Bemessungsbetriebsstrom bei AC-3, 400 V 12 A
Umgebungstemperatur, Obergrenze ohne Einschränkungen 60 °C
Temperaturkompensierter Überlastschutz ja
Bedingter Bemessungskurzschlussstrom, Zuordnungsart 1, 480 Y/277 V 6000 A
Bedingter Bemessungskurzschlussstrom, Zuordnungsart 1, 600 Y/347 V 3000 A
Zuordnungsart nach IEC 60947-4-3 Klasse 1
Kurzbeschreibung Direktstarter, 5,5kW/415V/AC3, 24 V DC, 1 Drehrichtung
eClass 11.0 - Klasse 27024002
UNSPSC 14.0801 - Klasse 39121521
