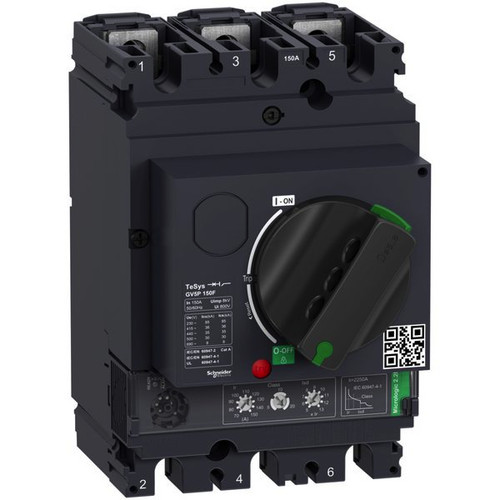

Abbildung ähnlich
04613333 SCHNEIDER ELECTRIC GV5P150F Motorschutzschalter, TeSys GV5,
GV5P150F
3606489915407
GV5P150F
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 6 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
TeSys GV Motorschutzschalter, 3 Pole (3P), 150A/690V, für den Schutz von 3-Phasen-Motoren 55-75kW@400V. Es bietet thermischen Magnetschutz und zusätzliche Schutzfunktionen, Schaltleistung Icu 36kA, Start-Stopp-Steuerung durch Drehgriff. Weiterhin bietet er auch Anschluss für Stangen oder Kabel mit Kabelschuhen (direkter Anschluss von Kabeln mit zusätzlichen Steckern). Thermischer Schutz einstellbar über Einstellräder mit einem Einstellstrom Ir im Bereich 70-150A und einer wählbaren Auslöseklasse 5, 10 oder 20, Magnetschutz bei 15 In. Zusätzliche Schutzfunktionen mit festem Abgriff sind Kurzzeitverzögerungsschutz Isd bei 13 Ir, Phasenunsymmetrie und Ausfallschutz. Es stellt interne Plätze für zusätzliche Hilfskontaktblöcke (OF, SD) und Spannungsauslöser (MN, MX) zur Verfügung. Zertifiziert nach mehreren Normen (IEC, UL, CSA, CCC, EAC, Marine), Green Premium-konform (RoHS/REACh).
Merkmale
| Schutzart (IP) | IP40 |
| Breite | 105 mm |
| Polzahl | 3 |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 6 |
| Gewicht | 2,4 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Höhe | 161 mm |
| Tiefe | 155 mm |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 110 kW |
| Bemessungsdauerstrom Iu | 70 A |
| Bemessungsbetriebsspannung | 0 - 690.0 V |
| Überlastauslöser Stromeinstellung | 150.0 - 70 A |
| Mit thermischem Schutz | ja |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Ausführung des Betätigungselements | Drehknopf |
| Auslösetechnik | thermomagnetisch |
| Bemessungsbetriebsleistung bei AC-3, 230 V | 75 kW |
| Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC | 36 kA |
| Einstellbereich des unverzögerten Kurzschlussauslösers | 150 - 150.0 A |
| Phasenausfallempfindlich | ja |
| Gerätebauart | Komplettgerät im Gehäuse |
| Verlustleistung | 27.6 W |
| Kurzbeschreibung | Motorschutzschalter, TeSys GV5, 3P, 150A, Icu 36kA, thermomagnetisch |
