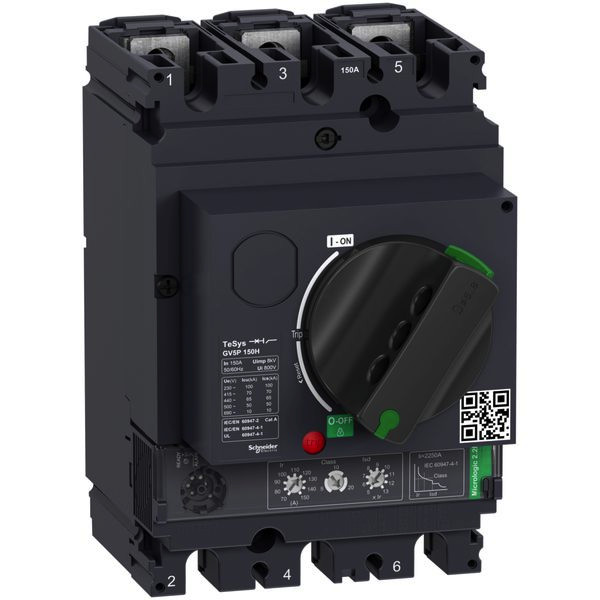

SCHNEIDER ELECTRIC GV5P150H Motorschutzschalter, TeSys GV5,
GV5P150H
3606489915414
GV5P150H
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 6 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
TeSys GV Motorschutzschalter, 3 Pole (3P), 150A/690V, für den Schutz von 3-Phasen-Motoren 55-75kW@400V. Er bietet thermischen Magnetschutz und zusätzliche Schutzfunktionen, Ausschaltvermögen Icu 70kA, Start-Stopp-Steuerung durch Drehgriff. Weiterhin bietet er auch Anschluss für Stangen oder Kabel mit Kabelschuhen (direkter Anschluss von Kabeln mit zusätzlichen Steckern). Thermischer Schutz einstellbar über Einstellräder mit einem Einstellstrom Ir im Bereich 70-150A und einer wählbaren Auslöseklasse 5, 10 oder 20, Magnetschutz bei 15 In. Zusätzliche Schutzfunktionen mit festem Abgriff sind Kurzzeitverzögerungsschutz Isd bei 13 Ir, Phasenunsymmetrie und Ausfallschutz. Es stellt interne Plätze für zusätzliche Hilfskontaktblöcke (OF, SD) und Spannungsauslöser (MN, MX) zur Verfügung. Zertifiziert nach mehreren Normen (IEC, UL, CSA, CCC, EAC, Marine), Green Premium-konform (RoHS/REACh).
Merkmale
| Schutzart (IP) | IP40 |
| Breite | 105 mm |
| Polzahl | 3 |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 6 |
| Gewicht | 2,16 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Höhe | 161 mm |
| Tiefe | 155 mm |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 110 kW |
| Bemessungsdauerstrom Iu | 150 A |
| Bemessungsbetriebsspannung | 0 - 690.0 V |
| Überlastauslöser Stromeinstellung | 150.0 - 70 A |
| Mit thermischem Schutz | ja |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Ausführung des Betätigungselements | Drehknopf |
| Auslösetechnik | thermomagnetisch |
| Bemessungsbetriebsleistung bei AC-3, 230 V | 75 kW |
| Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC | 70 kA |
| Einstellbereich des unverzögerten Kurzschlussauslösers | 150 - 150.0 A |
| Phasenausfallempfindlich | ja |
| Gerätebauart | Komplettgerät im Gehäuse |
| Verlustleistung | 27.6 W |
| Kurzbeschreibung | Motorschutzschalter, TeSys GV5, 3P, 150A, Icu 70kA, thermomagnetisch |
| eClass 11.0 - Klasse | 27370401 |
| UNSPSC 14.0801 - Klasse | 39121601 |
