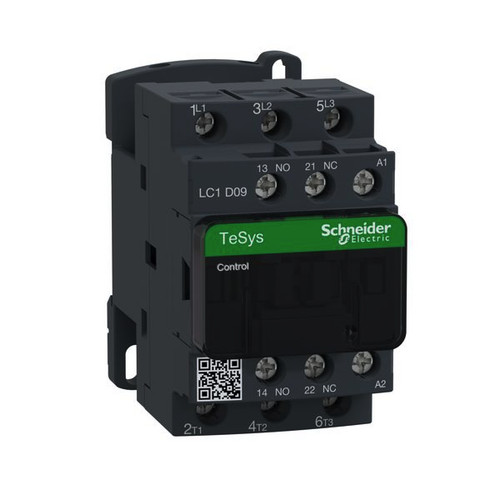

Abbildung ähnlich
01500457 SCHNEIDER ELECTRIC LC1D09B7 LEISTUNGSSCHUETZ
LC1D09B7
3389110348675
LC1D09B7
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 20 ST | Menge übernehmen |
| 320 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Leistungsschütz TeSys LC1D. 3 polig, 3 Schließer. Zusätzliche Hilfskontakte- 1 Schließer + 1 Öffner, Bemessungsbetriebsleistung bei AC-3, 400 V 4 kW, Bemessungsbetriebsstrom Ie bei AC-3, 400 V 9 A, Spule 24 V AC. Abmessung (BxHxT) 45x77x86 mm, Gewicht 0,32 kg. Kategorie AC-4, AC-1, AC-3. ohne integriertes Beschaltungsmodul. Schnelle und einfache Einrichtung. Sichere und langlebige Stromverbindung mit Everlink und Federklemmen. Geeignet für Sicherheitsanwendungen durch mechanisch gekoppelte Kontakte und Spiegelkontakte. Zertifizierungen nach GL, CSA, GOST, RINA, LROS (Lloyds register of shipping), UL, DNV, BV, CCC. Produktstandards gem.
Merkmale
| Breite | 45.0 mm |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 320 |
| Verpackungseinheit | 20 |
| Gewicht | 0,35 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85364900 |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 4.0 kW |
| Anzahl der Schließer als Hauptkontakte | 3.0 |
| Anzahl der Öffner als Hauptkontakte | 0.0 |
| Anzahl der Hilfskontakte als Schließer | 1.0 |
| Anzahl der Hilfskontakte als Öffner | 1.0 |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 9.0 A |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 25.0 A |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz | 24.0 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz | 24.0 V |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Spannungsart zur Betätigung | AC |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 6.0 A |
| Bemessungsbetriebsleistung bei AC-4, 400 V | 2.2 kW |
| Kurzbeschreibung | Leistungsschütz LC1D 3p, +1S+1Ö, 4 kW, 9 A, 400 V AC3, Spule 24 V AC |
| Höhe | 77.0 mm |
| Tiefe | 86.0 mm |
| Betriebsspannung bei AC 50 Hz | 440.0 V |
| Betriebsspannung bei AC 60 Hz | 440.0 V |
