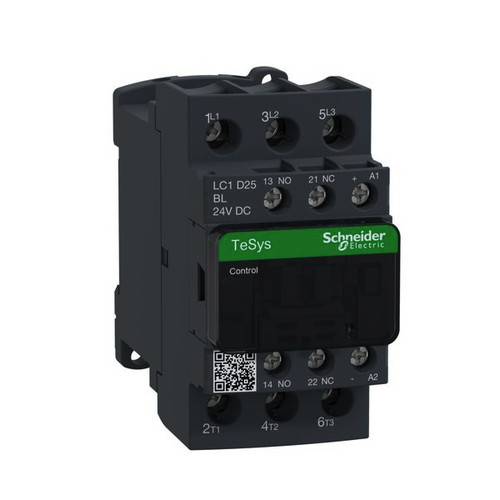

Abbildung ähnlich
01500461 SCHNEIDER ELECTRIC LC1D25BL SCHUETZ
LC1D25BL
3389110361773
LC1D25BL
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 15 ST | Menge übernehmen |
| 240 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
mit geringer Leistungsaufnahme 2,4 W Bemessungsspannung 400 V, nach AC-3.
2 Hilfsschalter 1 S + 1 Ö, Baubreite bis 18,5 kW = 45 mm.
Anschluss: Schraubklemmen. Leistungsschütz TeSys LC1D. 3 polig, 3 Schließer. Zusätzliche Hilfskontakte- 1 Schließer + 1 Öffner, Bemessungsbetriebsleistung bei AC-3, 400 V 11 kW, Bemessungsbetriebsstrom Ie bei AC-3, 400 V 25 A, Spule 24 V DC. Abmessung (BxHxT) 45x85x101 mm, Gewicht 0,53 kg. Kategorie AC-4, AC-3, AC-1. integrierte bidirektionale Amplitudenbegrenzerdiode. Schnelle und einfache Einrichtung. Sichere und langlebige Stromverbindung mit Everlink und Federklemmen. Geeignet für Sicherheitsanwendungen durch mechanisch gekoppelte Kontakte und Spiegelkontakte. Zertifizierungen nach BV, CSA, UL, LROS (Lloyds register of shipping), CCC, GOST, GL, DNV, RINA. Produktstandards gem.
2 Hilfsschalter 1 S + 1 Ö, Baubreite bis 18,5 kW = 45 mm.
Anschluss: Schraubklemmen. Leistungsschütz TeSys LC1D. 3 polig, 3 Schließer. Zusätzliche Hilfskontakte- 1 Schließer + 1 Öffner, Bemessungsbetriebsleistung bei AC-3, 400 V 11 kW, Bemessungsbetriebsstrom Ie bei AC-3, 400 V 25 A, Spule 24 V DC. Abmessung (BxHxT) 45x85x101 mm, Gewicht 0,53 kg. Kategorie AC-4, AC-3, AC-1. integrierte bidirektionale Amplitudenbegrenzerdiode. Schnelle und einfache Einrichtung. Sichere und langlebige Stromverbindung mit Everlink und Federklemmen. Geeignet für Sicherheitsanwendungen durch mechanisch gekoppelte Kontakte und Spiegelkontakte. Zertifizierungen nach BV, CSA, UL, LROS (Lloyds register of shipping), CCC, GOST, GL, DNV, RINA. Produktstandards gem.
Merkmale
| Breite | 45.0 mm |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 240 |
| Verpackungseinheit | 15 |
| Gewicht | 0,59 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85364900 |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 11.0 kW |
| Anzahl der Schließer als Hauptkontakte | 3.0 |
| Anzahl der Öffner als Hauptkontakte | 0.0 |
| Anzahl der Hilfskontakte als Schließer | 1.0 |
| Anzahl der Hilfskontakte als Öffner | 1.0 |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 25.0 A |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 40.0 A |
| Bemessungssteuerspeisespannung Us bei DC | 24.0 V |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Spannungsart zur Betätigung | DC |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 12.0 A |
| Bemessungsbetriebsleistung bei AC-4, 400 V | 5.5 kW |
| Kurzbeschreibung | Leistungsschütz LC1D 3p, +1S+1Ö, 11 kW, 25 A, 400 V AC3, Spule 24 V DC |
| Höhe | 85.0 mm |
| Tiefe | 101.0 mm |
