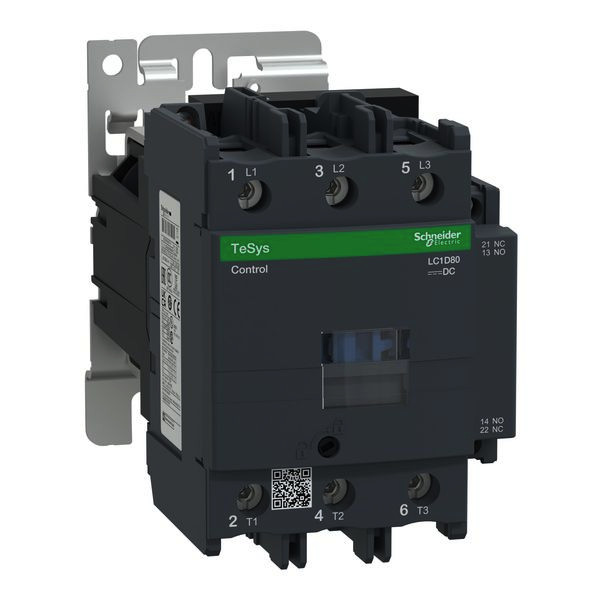

Abbildung ähnlich
01569028 SCHNEIDER ELECTRIC LC1D80BD Leistungsschütz, 3p+1S+1Ö, 37kW
LC1D80BD
3389110439977
LC1D80BD
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 2 ST | Menge übernehmen |
| 32 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
TeSys D
Leistungsschütz TeSys LC1D. 3 polig, 3 Schließer. Zusätzliche Hilfskontakte- 1 Schließer + 1 Öffner, Bemessungsbetriebsleistung bei AC-3, 400 V 37 kW, Bemessungsbetriebsstrom Ie bei AC-3, 400 V 80 A, Spule 24 V DC. Abmessung (BxHxT) 85x127x186 mm, Gewicht 2,59 kg. 3-polig, zwei integrierte Hilfskontakte, erweiterbar um bis zu vier Hilfskontakte. Kategorie AC-4, AC-1, AC-3. ohne integriertes Beschaltungsmodul. Schnelle und einfache Einrichtung. Sichere und langlebige Stromverbindung mit Everlink und Federklemmen. Geeignet für Sicherheitsanwendungen durch mechanisch gekoppelte Kontakte und Spiegelkontakte. Zertifizierungen nach GOST, RINA, GL, DNV, CSA, CCC, UL, LROS (Lloyds register of shipping), BV.
Merkmale
| Breite | 85 mm |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 32 |
| Verpackungseinheit | 2 |
| Gewicht | 2,53 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85364190 |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 37 kW |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 80 A |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 125 A |
| Bemessungssteuerspeisespannung Us bei DC | 24 - 24.0 V |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Spannungsart zur Betätigung | DC |
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V | 32 A |
| Bemessungsbetriebsleistung bei AC-4, 400 V | 15 kW |
| Kurzbeschreibung | Leistungsschütz LC1D 3p, +1S+1Ö, 37 kW, 80 A, 400 V AC3, Spule 24 V DC |
| Höhe | 127 mm |
| Tiefe | 186 mm |
