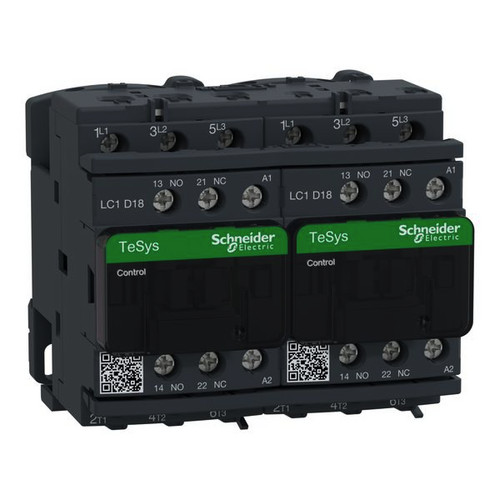

01569898 SCHNEIDER ELECTRIC LC2D18B7 Wendeschützkombination, 3p+1S+1
LC2D18B7
3389110386332
LC2D18B7
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
6 ST | Menge übernehmen |
96 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
Standardschütze 0,06 -75 kW Neben ansprechendem und funktionellem Design bieten die Schütze TeSys D schnelle und einfache Installation bei gleichzeitig schmaler Baubreite von 45 bzw. 55 mm. Sie erfüllen internationale Standards. Die Leistungsgrößen 40 bis 65 A sind mit EverLink Klemmen ausgestattet. Diese sind patentiert und gewährleisten eine zuverlässige und dauerhafte Verbindung.
Merkmale
Schutzart (IP) | IP20 |
Breite | 90 mm |
Verpackungseinheit | 1 |
Verpackungseinheit | 96 |
Verpackungseinheit | 6 |
Gewicht | 0,73 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Statistische Warennummer | 85364190 |
Funktion | Wendeschütz |
Bemessungsbetriebsleistung bei AC-3, 400 V | 7.5 kW |
Bemessungssteuerspeisespannung Us bei AC 50 Hz | 24 - 24.0 V |
Bemessungssteuerspeisespannung Us bei AC 60 Hz | 24 - 24.0 V |
Anschlussart Hauptstromkreis | Schraubanschluss |
Spannungsart zur Betätigung | AC |
Anzahl der Schließer als Hauptkontakte | 3 |
Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 18 A |
Tragschienenmontage möglich | ja |
Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis | Schraubanschluss |
Schutzart (NEMA) | sonstige |
Bemessungsbetriebsleistung NEMA | 7.46 kW |
Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 32 A |
Kurzbeschreibung | Wendeschützkombination, 3p+1S+1Ö, 7,5kW/400V/AC3, 18A, Spule 24V 50/60Hz |
Höhe | 77 mm |
Tiefe | 86 mm |
Anzahl der Hilfskontakte als Schließer | 1 |
Anzahl der Hilfskontakte als Öffner | 1 |
Spannungsart der Betriebsspannung | AC |
Betriebsspannung bei AC 50 Hz | 440 - 440.0 V |
Betriebsspannung bei AC 60 Hz | 440 - 440.0 V |
