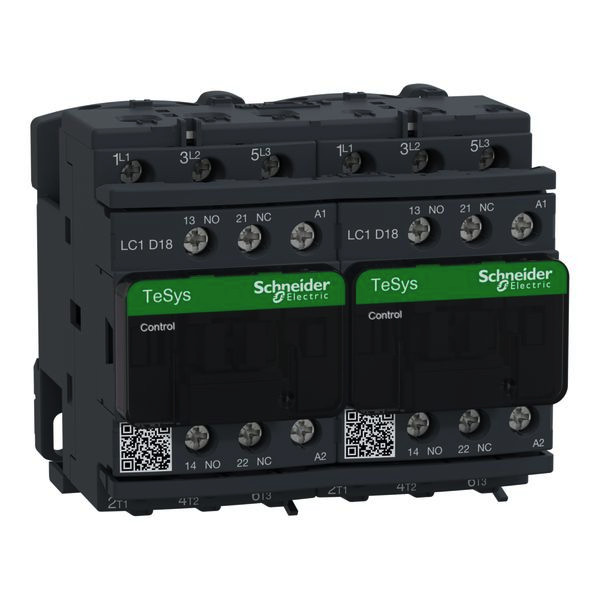

Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 6 ST | Menge übernehmen |
| 96 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Wechselspannungbetätigt 230 V - 50/60 Hz. Bemessungsspannung 400 V nach AC-3.
2 Hilfsschalter je Schütz: 1S+1Ö
Anschluss: Schraubklemmen TeSys D ? 3-polige Wendeschütze. Wendeschützkombination, 18A, Spule. Anschluss Schraubklemmen, Bemessungsleistung 7,5 kW, Kontakte 1 S + 1 Ö, MTZ 13. Gerätebreite 90 mm bis 40 A, Schraub- und Schnappbefestigung. 3-polig, je zwei integrierte Hilfskontakte, erweiterbar um bis zu je vier Hilfskontakte. Steuer- und Leistungsebene räumlich und farblich getrennt. In der Grundausführung plombierbar. Hauptstromverdrahtung bereits durchgeführt. Bemessungsspannung 400 V, nach AC-3. Wechselspannungsbetätigt 230 V 50/60 Hz.
2 Hilfsschalter je Schütz: 1S+1Ö
Anschluss: Schraubklemmen TeSys D ? 3-polige Wendeschütze. Wendeschützkombination, 18A, Spule. Anschluss Schraubklemmen, Bemessungsleistung 7,5 kW, Kontakte 1 S + 1 Ö, MTZ 13. Gerätebreite 90 mm bis 40 A, Schraub- und Schnappbefestigung. 3-polig, je zwei integrierte Hilfskontakte, erweiterbar um bis zu je vier Hilfskontakte. Steuer- und Leistungsebene räumlich und farblich getrennt. In der Grundausführung plombierbar. Hauptstromverdrahtung bereits durchgeführt. Bemessungsspannung 400 V, nach AC-3. Wechselspannungsbetätigt 230 V 50/60 Hz.
Merkmale
| Schutzart (IP) | IP20 |
| Breite | 90 mm |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 96 |
| Verpackungseinheit | 6 |
| Gewicht | 0,81 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85364900 |
| Funktion | Wendeschütz |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 7.5 kW |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz | 230 - 230.0 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz | 230 - 230.0 V |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Spannungsart zur Betätigung | AC |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 18 A |
| Tragschienenmontage möglich | ja |
| Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis | Schraubanschluss |
| Schutzart (NEMA) | sonstige |
| Bemessungsbetriebsleistung NEMA | 7.46 kW |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 32 A |
| Kurzbeschreibung | Wendeschützkombination, 3p+1S+1Ö, 7,5kW/400V/AC3, 18A, Spule 230V 50/60Hz |
| Höhe | 77 mm |
| Tiefe | 86 mm |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Spannungsart der Betriebsspannung | AC |
| Betriebsspannung bei AC 50 Hz | 440 - 440.0 V |
| Betriebsspannung bei AC 60 Hz | 440 - 440.0 V |
| eClass 11.0 - Klasse | 27371009 |
| UNSPSC 14.0801 - Klasse | 39121529 |
Angaben zur Marke
SCHNEIDER ELECTRIC
Hersteller
Schneider Electric GmbH Gothaer Str. 29 DE 40880 Ratingen DE-Debitoren@de.schneider-electric.com
