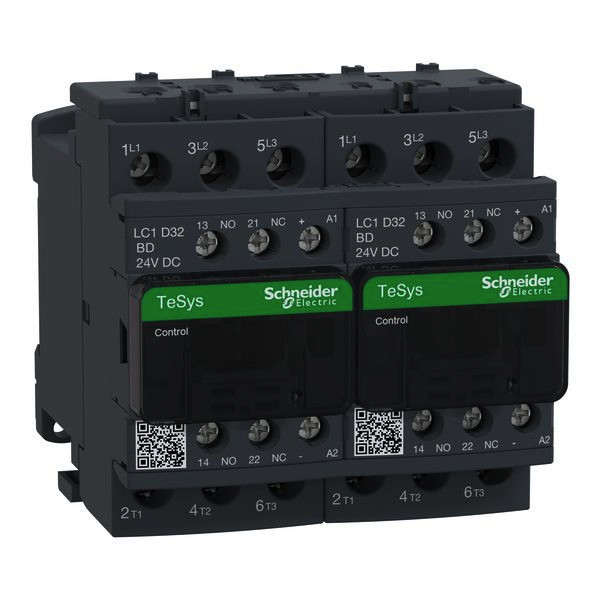

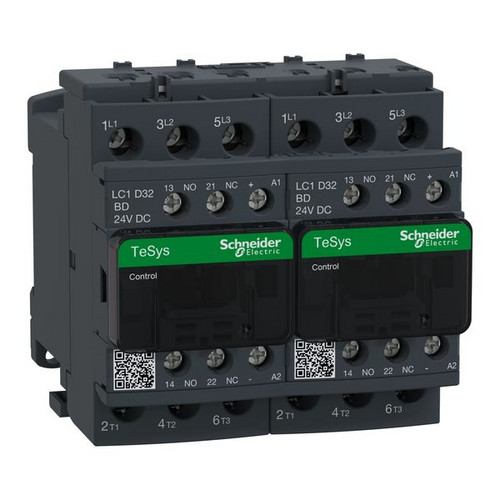

Artikelbild
Abbildung ähnlich
SCHNEIDER ELECTRIC

01569988
SCHNEIDER ELECTRIC LC2D32BDV Wendeschützkombination, 3p+1S+

LC2D32BDV 3389110414691 LC2D32BDV
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

3-poliges TeSys D-Wendeschütz für Motoranwendungen bis 15kW@400V. Er verfügt über 24 V DC-Spulen, 2 S + 2 Ö integrierte Hilfsschalter (NC-Spiegelkontakte), Leistungs- und Steueranschlüsse über Schraubklemmen. Ausgestattet mit vorverdrahteten Leistungsanschlüssen mit Wendefunktion, mechanischer Verriegelung und elektrischer Verriegelung. Kompakt (90 mm breit), DIN-Schienen montiert, sorgt er für hohe Zuverlässigkeit und Haltbarkeit. Es verfügt über mehrere Normen (IEC, UL, CSA, CCC, EAC, Marine) und Green Premium-Konformität (RoHs/Reach).

Merkmale

Schutzart (IP) IP20
Breite 90 mm
Verpackungseinheit 1
Gewicht 1,29
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85364190
Funktion Wendeschütz
Bemessungsbetriebsleistung bei AC-3, 400 V 15 kW
Bemessungssteuerspeisespannung Us bei DC 24 - 24.0 V
Anschlussart Hauptstromkreis Schraubanschluss
Spannungsart zur Betätigung DC
Anzahl der Schließer als Hauptkontakte 3
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 32 A
Tragschienenmontage möglich ja
Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis Schraubanschluss
Schutzart (NEMA) sonstige
Bemessungsbetriebsleistung NEMA 14.9 kW
Bemessungsbetriebsstrom Ie bei AC-1, 400 V 50 A
Kurzbeschreibung Wendeschützkombination, 3p+1S+1Ö, 15kW/400V/AC3 32A, Spule 24V DC
Höhe 85 mm
Tiefe 101 mm
Anzahl der Hilfskontakte als Schließer 1
Anzahl der Hilfskontakte als Öffner 1
Spannungsart der Betriebsspannung DC
Betriebsspannung bei DC 440 - 440.0 V
