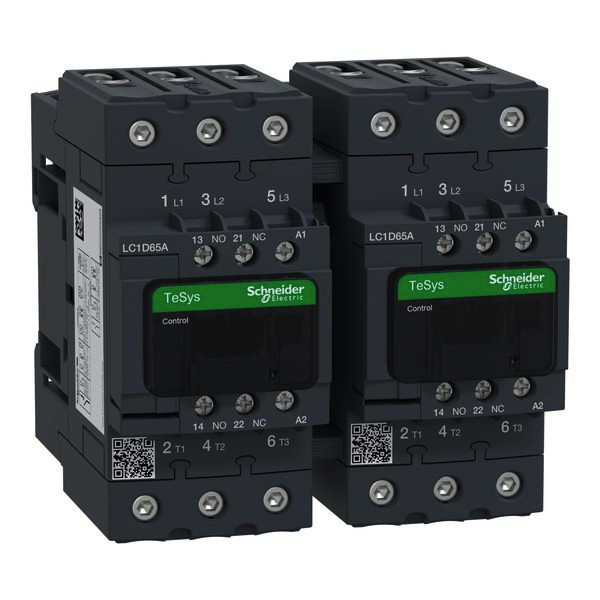

Artikelbild
Abbildung ähnlich
SCHNEIDER ELECTRIC

01570212
SCHNEIDER ELECTRIC LC2D65AG7 Wendeschützkombination, 3p+1S+

LC2D65AG7 3389119409650 LC2D65AG7
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen
4 ST Menge übernehmen
32 ST Menge übernehmen
64 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

3-poliges Wendeschütz TeSys D für Motoranwendungen. Nennwert 65A AC-3 30kW@400V, beinhaltet eine 120V 50/60Hz AC-Spule, 2 Öffner+2 Schließer Hilfskontakte, eine mechanische Verriegelung.

Merkmale

Verpackungseinheit 64
Schutzart (IP) IP20
Breite 119 mm
Verpackungseinheit 1
Verpackungseinheit 4
Verpackungseinheit 32
Gewicht 2,1
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85364900
Funktion Wendeschütz
Bemessungsbetriebsleistung bei AC-3, 400 V 30 kW
Bemessungssteuerspeisespannung Us bei AC 60 Hz 120 - 120.0 V
Anschlussart Hauptstromkreis Schraubanschluss
Spannungsart zur Betätigung AC
Anzahl der Schließer als Hauptkontakte 3
Bemessungsbetriebsstrom Ie bei AC-3, 400 V 65 A
Tragschienenmontage möglich ja
Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis Schraubanschluss
Schutzart (NEMA) sonstige
Bemessungsbetriebsleistung NEMA 29.8 kW
Bemessungssteuerspeisespannung Us bei AC 50 Hz 120 - 120.0 V
Bemessungsbetriebsstrom Ie bei AC-1, 400 V 80 A
Kurzbeschreibung Wendeschützkombination, 3p+1S+1Ö, 30kW/400V/AC3 65A, Spule 120V 50/60Hz
Höhe 122 mm
Tiefe 120 mm
Anzahl der Hilfskontakte als Schließer 1
Anzahl der Hilfskontakte als Öffner 1
Spannungsart der Betriebsspannung AC
Betriebsspannung bei AC 50 Hz 440 - 440.0 V
Betriebsspannung bei AC 60 Hz 440 - 440.0 V
eClass 11.0 - Klasse 27371009
UNSPSC 14.0801 - Klasse 39121529
