Beschreibung

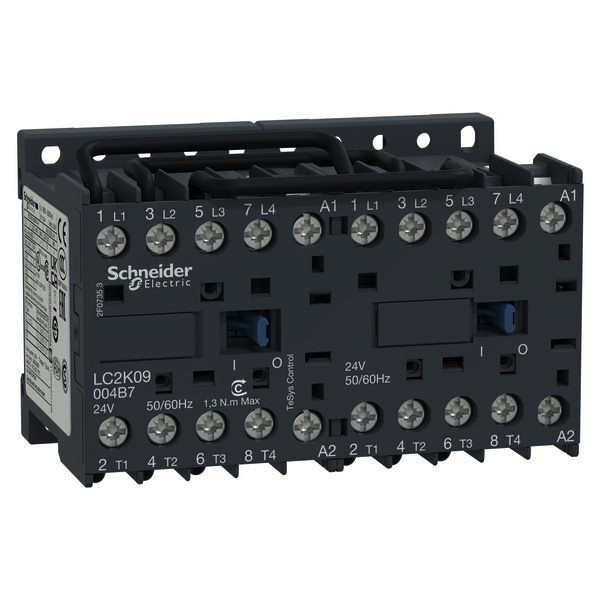

4-poliger (4 Schließer) TeSys K-Umschaltschütz für AC-1-Lastanwendungen bis 20 A/690 V. Es bietet 24 V 50/60 Hz AC-Spulen, Anschluss über Schraubklemmen, vorverdrahteten Netzumschaltkreis, mechanische Verriegelung. Ohne eingebaute Hilfsschalter können zusätzliche aufsteckbare Hilfsschalterblöcke an der Vorderseite hinzugefügt werden (separat zu bestellen). Die kompakte Montage auf DIN-Schiene und die Schraubbefestigung sorgen für Zuverlässigkeit und Haltbarkeit bei Standardanwendungen. Mit mehreren Normen zertifiziert (IEC, UL, CSA, CCC, EAC) und Green Premium (RoHs/Reach).
Merkmale
| Schutzart (IP) | IP20 |
| Breite | 90 mm |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 25 |
| Gewicht | 0,36 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85364190 |
| Bemessungssteuerspeisespannung Us bei AC 50 Hz | 24 - 24.0 V |
| Bemessungssteuerspeisespannung Us bei AC 60 Hz | 24 - 24.0 V |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Spannungsart zur Betätigung | AC |
| Funktion | Umschaltschütz |
| Anzahl der Schließer als Hauptkontakte | 4 |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 9 A |
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 20 A |
| Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis | Schraubanschluss |
| Schutzart (NEMA) | sonstige |
| Kurzbeschreibung | Wendeschützkombination, 4p, 20A/AC1, 9A, Spule 24V 50/60Hz |
| Höhe | 58 mm |
| Tiefe | 57 mm |
| Spannungsart der Betriebsspannung | AC |
| Betriebsspannung bei AC 50 Hz | 440 - 440.0 V |
| Betriebsspannung bei AC 60 Hz | 440 - 440.0 V |
| eClass 11.0 - Klasse | 27371009 |
| UNSPSC 14.0801 - Klasse | 39121529 |
