01570394 SCHNEIDER ELECTRIC LC3D120AP7 S-D-Schützkombination, 11kW,
LC3D120AP7
3389110546019
LC3D120AP7
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
27 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung

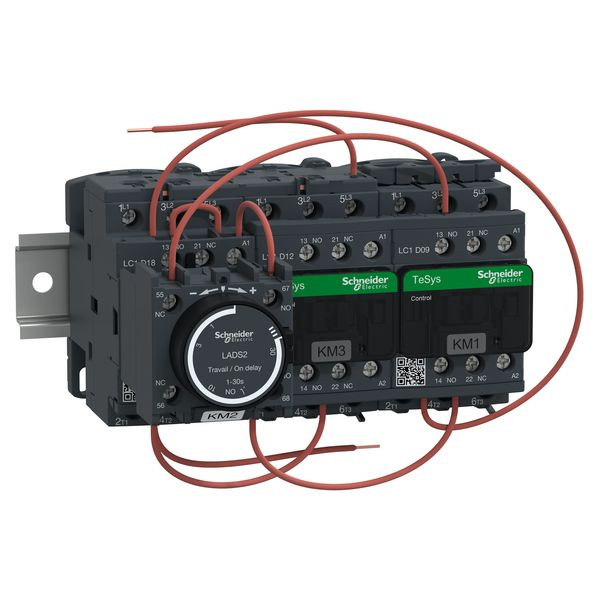

Vormontierter TeSys D-Stern-Dreieck-Starter für Motoranwendungen bis 11kW@400V. Schienenmontierter Starter, offene Version, bestehend aus 3 Schützen mit 230 V 50/60 Hz AC-Spulen, 1Ö eingebautem Hilfskontakt an Stern und einem zeitverzögerten Hilfsschalterblock. Ausgestattet mit vorverdrahteten Stern-Dreieck-Stromanschlüssen und mechanischer Verriegelung. Die maximale Betriebsrate beträgt 30 Anläufe pro Stunde und die maximale Startzeit 30 Sekunden. Der Schutz wird dringend empfohlen, wenn ein thermisches Überlastrelais hinzugefügt wird (separat zu bestellen).
Merkmale
Schutzart (IP) | IP20 |
Breite | 143 mm |
Verpackungseinheit | 1 |
Verpackungseinheit | 27 |
Gewicht | 1,59 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Statistische Warennummer | 85371099 |
Funktion | Stern-Dreieck-Schütz |
Bemessungsbetriebsleistung bei AC-3, 400 V | 11 kW |
Bemessungssteuerspeisespannung Us bei AC 50 Hz | 230 - 230.0 V |
Bemessungssteuerspeisespannung Us bei AC 60 Hz | 230 - 230.0 V |
Anschlussart Hauptstromkreis | Schraubanschluss |
Spannungsart zur Betätigung | AC |
Anzahl der Schließer als Hauptkontakte | 3 |
Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 12 A |
Tragschienenmontage möglich | ja |
Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis | Schraubanschluss |
Schutzart (NEMA) | sonstige |
Bemessungsbetriebsstrom Ie bei AC-1, 400 V | 25 A |
Bemessungsbetriebsleistung NEMA | 5.59 kW |
Kurzbeschreibung | Stern-Dreieck Schützkombination, 11kW, 230V 50/60Hz |
Höhe | 124 mm |
Tiefe | 143 mm |
Anzahl der Hilfskontakte als Öffner | 1 |
Spannungsart der Betriebsspannung | AC |
Betriebsspannung bei AC 50 Hz | 440 - 440.0 V |
Betriebsspannung bei AC 60 Hz | 440 - 440.0 V |
