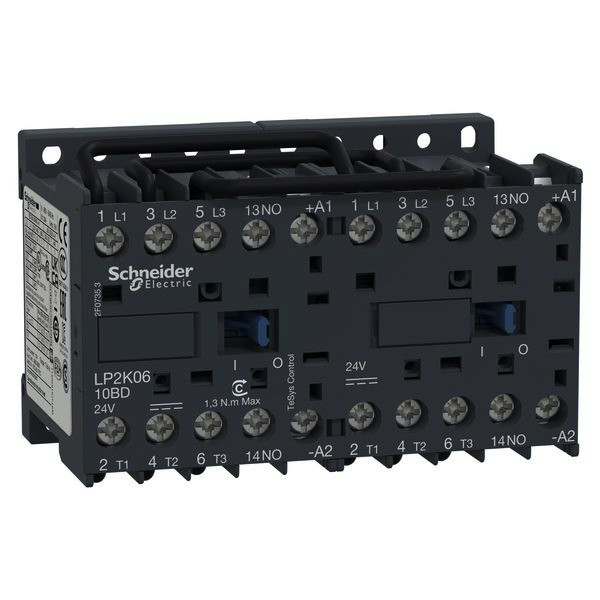

Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 20 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Kompaktes 3-poliges WendeschützTeSys K für Motoranwendungen. Die Baugröße 9A AC-3 4kW@400V beinhaltet eine 24V DC-Spule, 1 Öffner-Hilfskontakt, eine mechanische Verriegelung und eine vorverdrahtete Wendeschaltung. LP2K0910BD ist ein 3-poliges Wendeschütz TeSys K für einfache Motoranwendungen bis 4kW@400V. Sehr kompakt, DIN-Schienen-kompatibel, wird er mit einer mechanischen Verriegelung und einer vorverdrahteten Wendeschaltung montiert. Dank seiner 24V DC-Spule und dem eingebauten Hilfskontakt 1 Öffner lässt er sich problemlos in alle Steuerungssysteme integrieren. Es erfüllt mehrere Normen (IEC, UL, CSA, CCC, EAC, Marine) und ist RoHS/REACH konform.
Merkmale
| Schutzart (IP) | IP20 |
| Breite | 90 mm |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 20 |
| Gewicht | 0,45 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85364190 |
| Funktion | Wendeschütz |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 4 kW |
| Bemessungssteuerspeisespannung Us bei DC | 24 V |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Spannungsart zur Betätigung | DC |
| Anzahl der Schließer als Hauptkontakte | 3 |
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V | 9 A |
| Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis | Schraubanschluss |
| Schutzart (NEMA) | sonstige |
| Bemessungsbetriebsleistung NEMA | 3.73 kW |
| Kurzbeschreibung | Wendeschützkombination, 3p+1S, 4kW/400V/AC3, 9A, Spule 24V DC |
| Höhe | 58 mm |
| Tiefe | 57 mm |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Spannungsart der Betriebsspannung | DC |
| Betriebsspannung bei DC | 440 V |
| eClass 11.0 - Klasse | 27371009 |
| UNSPSC 14.0801 - Klasse | 39121529 |
Zubehörempfehlung für Sie:
Angaben zur Marke
SCHNEIDER ELECTRIC
Hersteller
Schneider Electric GmbH Gothaer Str. 29 DE 40880 Ratingen DE-Debitoren@de.schneider-electric.com
