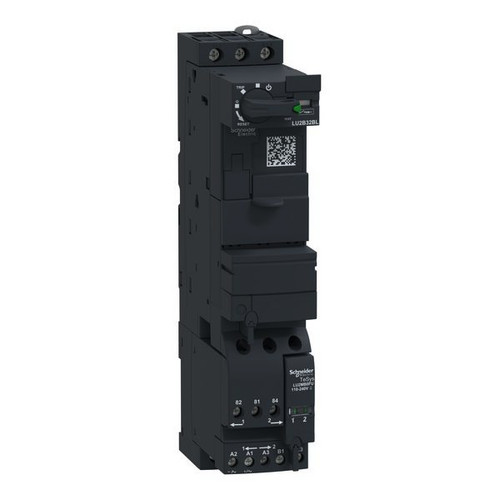

Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 9 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Grundgeräte TeSys U. Grundgerät, TeSys U, 32A, mit Schraubklemmen. Bemessungsleistung 0,1-15 kW, Drehrichtungen 2, MTZ 13, Steuerspannung 24 V DC. Universelle Grundgeräte mit vorverdrahteter Schalt- und Schutzkombination, serienmäßig bis 12 / 32 A und mit 2 Hilfskontakten (1 S + 1 Ö). Baubreite bis 15 kW nur 45 mm (Direkt- und Wendestarter), vollständige Koordination nach IEC 947-6-2 (verschweißfrei). TeSys U ist ein kompletter Motorabgang, der die Funktionen von Motorschutzschalter und Schütz beinhaltet. Mit lediglich zwei Grundgeräten deckt man den Leistungsbereich von 0,1-15 kW ab. Der Clou Die Steuerspannung und der Strombereich müssen erst in letzter Sekunde durch eine steckbare Steuereinheit bestimmt werden.
Merkmale
| Schutzart (IP) | IP20 |
| Breite | 45 mm |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 9 |
| Gewicht | 1,33 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85365011 |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 15 kW |
| Bemessungsbetriebsstrom Ie | 32 A |
| Bemessungssteuerspeisespannung Us bei DC | 24 - 24.0 V |
| Mit Kurzschlussauslöser | ja |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Spannungsart zur Betätigung | DC |
| Höhe | 224 mm |
| Tiefe | 126 mm |
| Anzahl der Befehlsstellen | 3 |
| Anzahl der Hilfskontakte als Schließer | 1 |
| Anzahl der Hilfskontakte als Öffner | 1 |
| Tragschienenmontage möglich | ja |
| Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis | Schraubanschluss |
| Art des Motorstarters | Wendestarter |
| Bemessungsbetriebsleistung bei AC-3, 230 V, 3-phasig | 7.5 kW |
| Bemessungsleistung, 460 V, 60 Hz, 3-phasig | 15 kW |
| Bemessungsleistung, 575 V, 60 Hz, 3-phasig | 15 kW |
| Bemessungsbetriebsstrom bei AC-3, 400 V | 32 A |
| Umgebungstemperatur, Obergrenze ohne Einschränkungen | 70 °C |
| Bedingter Bemessungskurzschlussstrom, Zuordnungsart 2, 400 V | 50000 A |
| Bedingter Bemessungskurzschlussstrom, Zuordnungsart 2, 230 V | 50000 A |
| Bedingter Bemessungskurzschlussstrom, Zuordnungsart 1, 480 Y/277 V | 10000 A |
| Bedingter Bemessungskurzschlussstrom, Zuordnungsart 1, 600 Y/347 V | 4000 A |
| Zuordnungsart nach IEC 60947-4-3 | Klasse 2 |
| Kurzbeschreibung | Grundgerät, TeSys U, 32A, 24 V DC mit Schraubklemmen |
| eClass 11.0 - Klasse | 27024002 |
| UNSPSC 14.0801 - Klasse | 39121521 |
Angaben zur Marke
SCHNEIDER ELECTRIC
Hersteller
Schneider Electric GmbH Gothaer Str. 29 DE 40880 Ratingen DE-Debitoren@de.schneider-electric.com
