04580017 SCHNEIDER ELECTRIC PFXSTM6400WADE Touch-Panel 4Z
PFXSTM6400WADE
3606482134492
PFXSTM6400WADE
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
6 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung

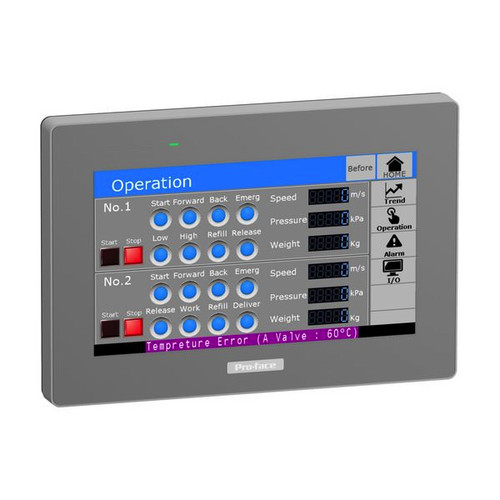

Das modulare Basic HMI STM6200 besteht aus einem Display und Box Modul und gehört zur Pro-face ST6000-Reihe. Diese Produkt-Reihe wurde entwickelt, um die Anforderungen an die Bedienerschnittstelle einfacher Maschinen zu erfüllen. Hierbei stehen Konnektivität, Cybersicherheit für den Fernzugriff mit Pro-face Connect und eine moderne und intuitive Visualisierung im Mittelpunkt. Das resistive Single-Touch Display in 7 Zoll wide screen mit 16 Mio Farben und einer Auflösung von 800x480 Pixel dient der Visualisierung, Bedienung und Statusanzeige ihrer Anwendungen. Das 22 mm Montagesystem sorgt für eine einfache und individuelle Gestaltung der Bedienerschnittstelle mit Drucktastern und Touch-Display und einen schnellen Austausch bei Wartung. Die Bedienoberfläche auf dem HMI wird mit der Software GP-Pro EX konfiguriert. Durch die vielfältigen Schnittstellen (2 x Ethernet, 2 x serielle COM, 1 x USB Typ A, 1 x USB micro-B) ist eine optimale Konnektivität gewährleistet. Die Abmessungen des Geräts betragen 201,20 mm (Breite) x 137,20 mm (Höhe) x 57,70 mm (Tiefe), bei einem Panel Cut-out von 22,5 mm Kreisdurchesser. Es erfüllt die Schutzarten IP65F, Typ 1, Typ 4X (nur für den Innenbereich), Typ 12 und Typ 13 (bei ordnungsgemäßer Installation in einem Gehäuse). Zudem entspricht es Normen wie EN (61000-6-4, 61000-6-2, 61131-2), UL 61010-2-201, CSA C22.2 Nr. 61010-2-201 und Zertifizierungen wie CSA, CE, China RoHS, KC, REACH, ATEX Zone2/22, Marine.
Merkmale
Bildschirmdiagonale | 7.0 Zoll |
Verpackungseinheit | 1 |
Verpackungseinheit | 6 |
Gewicht | 1,02 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Einbautiefe | 57.7 mm |
Betriebstemperatur | 0.0 - 50.0 °C |
Spannungsart der Versorgungsspannung | DC |
Anzahl der HW-Schnittstellen Industrial Ethernet | 2.0 |
Anzahl der HW-Schnittstellen seriell RS-232 | 1.0 |
Anzahl der HW-Schnittstellen seriell RS-422 | 1.0 |
Anzahl der HW-Schnittstellen seriell RS-485 | 1.0 |
Anzahl der HW-Schnittstellen seriell TTY | 0.0 |
Anzahl der HW-Schnittstellen USB | 2.0 |
Anzahl der HW-Schnittstellen parallel | 0.0 |
Anzahl der HW-Schnittstellen sonstige | 0.0 |
Unterstützt Protokoll für TCP/IP | ja |
Unterstützt Protokoll für MODBUS | ja |
Mit Farbdisplay | ja |
Anzahl der Farben des Displays | 16000000 |
Anzahl der Bildpunkte, horizontal | 800.0 DPI |
Anzahl der Bildpunkte, vertikal | 480.0 DPI |
Anzahl der Funktionstasten, programmierbar | 0.0 |
Nutzbarer Projektspeicher/Anwenderspeicher | 64000.0 kByte |
Prozesswertdarstellung (Ausgabe) möglich | ja |
Mit Rezepturen | ja |
Anzahl der Ebenen, Passwortschutz | 15.0 |
Mit Druckausgabe | ja |
Anzahl der Online-Sprachen | 9.0 |
Schutzart (IP), frontseitig | IP65 |
Mit SW-Schnittstellen | ja |
Breite der Front | 201.2 mm |
Höhe der Front | 137.2 mm |
Anzahl der Schnittstellen PROFINET | 0.0 |
Anzahl der HW-Schnittstellen Wireless | 0.0 |
Wand-/Direktmontage möglich | ja |
Unterstützt Protokoll für EtherNet/IP | ja |
Ausführung des Displays | LCD |
Anzahl der Graustufen/Blaustufen des Displays | 16.0 |
Anzahl der Tasten mit LED | 0.0 |
Anzahl der Systemtasten | 0.0 |
Touch-Technologie | Resistiv-Touch |
Schutzart (NEMA), frontseitig | 13 |
Versorgungsspannung bei DC | 19.2 - 28.8 V |
Kurzbeschreibung | Pro-face STM6000 4”W Touch-Panel, Basic HMI, modular, 22mm Montage, GP-Pro EX |
