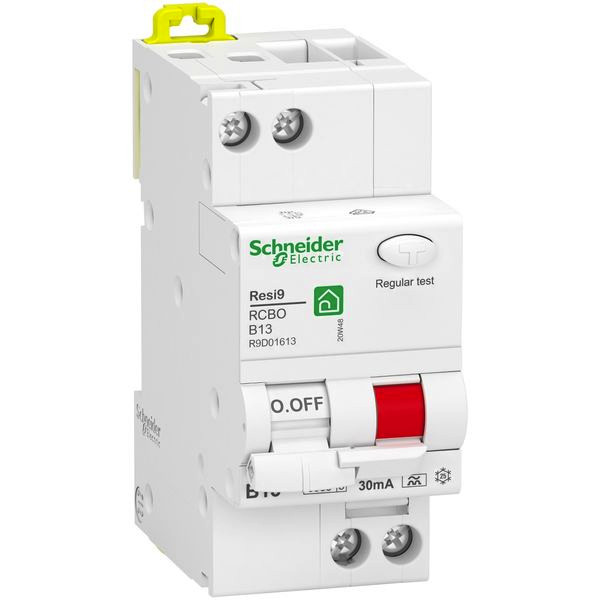

Artikelbild
Abbildung ähnlich
SCHNEIDER ELECTRIC

01029846
SCHNEIDER ELECTRIC R9D01613 FI/LS-Schalter Resi9 13A

R9D01613 3606489661960 R9D01613
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen
60 ST Menge übernehmen

Funktionen

  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

FI/LS-Schalter Resi9 . 1 polig + N, 13A. B-Charakteristik, Nennfehlerstrom 30 mA, Typ A, Bemessungsausschaltvermögen 6kA, gemäß EN/IEC 61009-1. Betriebsspannung (Ue) 230V AC, Betriebsfrequenz 50 Hz, Neutralposition links. Fehlerstrom-Schutzschalter mit integriertem Leitungsschutzschalter. Mechanische rote Anzeige bei Fehlerauslösung des LS-Schalters und speraten mechanische rote Anzeige bei Fehlerstromauslösung des FI-Schutzschalters an der Frontseite des Gerätes. Farbton RAL 9003.

Merkmale

Schutzart (IP) IP20
Spannungsart AC
Verpackungseinheit 1
Verpackungseinheit 60
Gewicht 0,21
Gewichtseinheit KG
Gewichtbezugsmenge 1
Bemessungsstrom 13 A
Bemessungsspannung 230 V
Auslösecharakteristik B
Bemessungsfehlerstrom 0.03 A
Fehlerstrom-Typ A
Überspannungskategorie 3
Breite in Teilungseinheiten 2
Frequenz 50 Hz
Mitschaltender Neutralleiter ja
Polzahl (gesamt) 2
Stoßstromfestigkeit 0.25 kA
Energiebegrenzungsklasse 3
Verschmutzungsgrad 2
Einbautiefe 44.5 mm
Bemessungsisolationsspannung Ui 400 V
Anzahl der abgesicherten Pole 1
Anschließbarer Leiterquerschnitt eindrähtig 1 - 16.0 mm²
Anschließbarer Leiterquerschnitt mehrdrähtig 1 - 10.0 mm²
Mit Verriegelungsvorrichtung ja
Umgebungstemperatur während des Betriebs -25 - 40.0 °C
Bemessungsstoßspannungsfestigkeit Uimp 4 kV
Bemessungsschaltvermögen Icn nach EN 61009-1 6 kA
Abschaltcharakteristik unverzögert
Bemessungsabschaltvermögen nach EN 61009 6 kA
Kurzbeschreibung FI/LS-Schalter Resi9 1P+N, 13A, B-Char., 30mA, Typ A, 6kA
Verlustleistung 3.3 W
eClass 11.0 - Klasse 27142207
UNSPSC 14.0801 - Klasse 39121601
