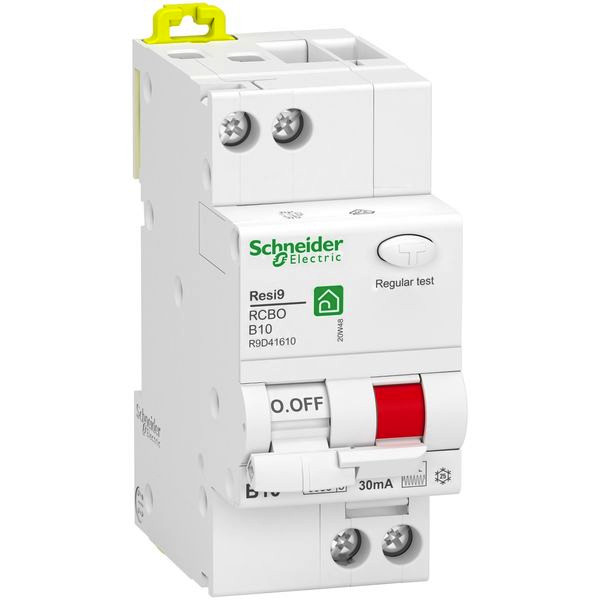

Abbildung ähnlich
01029872 SCHNEIDER ELECTRIC R9D41610 FI/LS-Schalter Resi9 10A
R9D41610
3606489662028
R9D41610
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 60 ST | Menge übernehmen |
| 480 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
FI/LS-Schalter Resi9 . 1 polig + N, 10A. B-Charakteristik, Nennfehlerstrom 30 mA, Typ F, Bemessungsausschaltvermögen 10kA, gemäß EN/IEC 61009-1. Betriebsspannung (Ue) 230V AC, Betriebsfrequenz 50 Hz, Neutralposition links. Fehlerstrom-Schutzschalter mit integriertem Leitungsschutzschalter. Mechanische rote Anzeige bei Fehlerauslösung des LS-Schalters und speraten mechanische rote Anzeige bei Fehlerstromauslösung des FI-Schutzschalters an der Frontseite des Gerätes. Farbton RAL 9003.
Merkmale
| Schutzart (IP) | IP20 |
| Spannungsart | AC |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 60 |
| Verpackungseinheit | 480 |
| Gewicht | 0,21 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Bemessungsstrom | 10.0 A |
| Bemessungsspannung | 230.0 V |
| Auslösecharakteristik | B |
| Bemessungsfehlerstrom | 0.03 A |
| Fehlerstrom-Typ | sonstige |
| Überspannungskategorie | 3.0 |
| Breite in Teilungseinheiten | 2.0 |
| Frequenz | 50/60 Hz |
| Mitschaltender Neutralleiter | ja |
| Polzahl (gesamt) | 2.0 |
| Stoßstromfestigkeit | 3.0 kA |
| Energiebegrenzungsklasse | 3.0 |
| Verschmutzungsgrad | 2.0 |
| Einbautiefe | 44.5 mm |
| Bemessungsisolationsspannung Ui | 440.0 V |
| Anzahl der abgesicherten Pole | 1.0 |
| Anschließbarer Leiterquerschnitt eindrähtig | 1.0 - 25.0 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1.0 - 16.0 mm² |
| Mit Verriegelungsvorrichtung | ja |
| Umgebungstemperatur während des Betriebs | -25.0 - 40.0 °C |
| Bemessungsstoßspannungsfestigkeit Uimp | 4.0 kV |
| Bemessungsschaltvermögen Icn nach EN 61009-1 | 6.0 kA |
| Abschaltcharakteristik | unverzögert |
| Bemessungsabschaltvermögen nach EN 61009 | 6.0 kA |
| Kurzbeschreibung | FI/LS-Schalter Resi9 1P+N, 10A, B-Char., 30mA, Typ F, 6kA |
| Verlustleistung | 2.7 W |
