Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 2 ST | Menge übernehmen |
| 72 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung

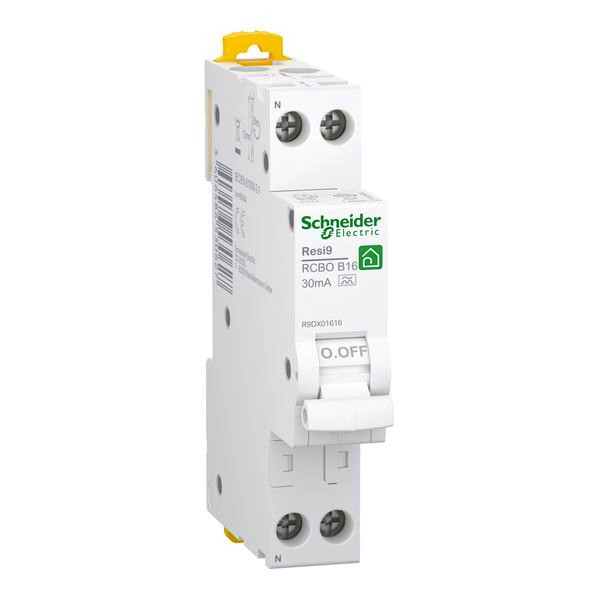

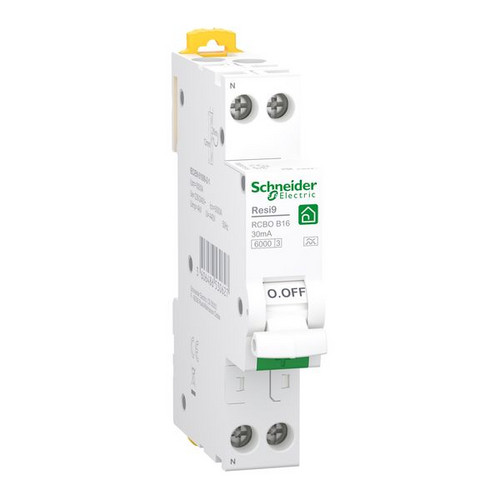

FI/LS-Schalter Resi9. 1 polig + N, 16A, 1TE Breite (18mm). B-Charakteristik, Nennfehlerstrom 30 mA, Typ A, Bemessungsausschaltvermögen 6kA, gemäß EN/IEC 61009-1. Betriebsspannung (Ue) 230V AC, Betriebsfrequenz 50 Hz, Neutralposition links. Fehlerstrom-Schutzschalter mit integriertem Leitungsschutzschalter. Mechanische rote Anzeige bei Fehlerauslösung des LS-Schalters und speraten mechanische rote Anzeige bei Fehlerstromauslösung des FI-Schutzschalters an der Frontseite des Gerätes. Farbton RAL 9003.
Merkmale
| Schutzart (IP) | IP20 |
| Spannungsart | AC |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 72 |
| Verpackungseinheit | 2 |
| Gewicht | 0,13 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Einbautiefe | 60.5 mm |
| Bemessungsstrom | 16 A |
| Bemessungsspannung | 230 V |
| Auslösecharakteristik | B |
| Bemessungsisolationsspannung Ui | 400 V |
| Bemessungsfehlerstrom | 0.03 A |
| Fehlerstrom-Typ | A |
| Stoßstromfestigkeit | 0.25 kA |
| Energiebegrenzungsklasse | 3 |
| Überspannungskategorie | 3 |
| Verschmutzungsgrad | 2 |
| Breite in Teilungseinheiten | 1 |
| Verlustleistung | 3.5 W |
| Frequenz | 50 Hz |
| Anzahl der abgesicherten Pole | 1 |
| Mitschaltender Neutralleiter | ja |
| Anschließbarer Leiterquerschnitt eindrähtig | 1 - 16.0 mm² |
| Anschließbarer Leiterquerschnitt mehrdrähtig | 1 - 10.0 mm² |
| Mit Verriegelungsvorrichtung | ja |
| Umgebungstemperatur während des Betriebs | -25 - 40.0 °C |
| Polzahl (gesamt) | 2 |
| Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
| Bemessungsschaltvermögen Icn nach EN 61009-1 | 6 kA |
| Abschaltcharakteristik | unverzögert |
| Bemessungsabschaltvermögen nach EN 61009 | 6 kA |
| Kurzbeschreibung | FI/LS-Schalter Resi9 1P+N, 1TE breit (18mm), 16A, B-Charakteristik, 30mA, Typ A, 6kA |
| eClass 11.0 - Klasse | 27142207 |
| UNSPSC 14.0801 - Klasse | 39121601 |
Angaben zur Marke
SCHNEIDER ELECTRIC
Hersteller
Schneider Electric GmbH Gothaer Str. 29 DE 40880 Ratingen DE-Debitoren@de.schneider-electric.com
