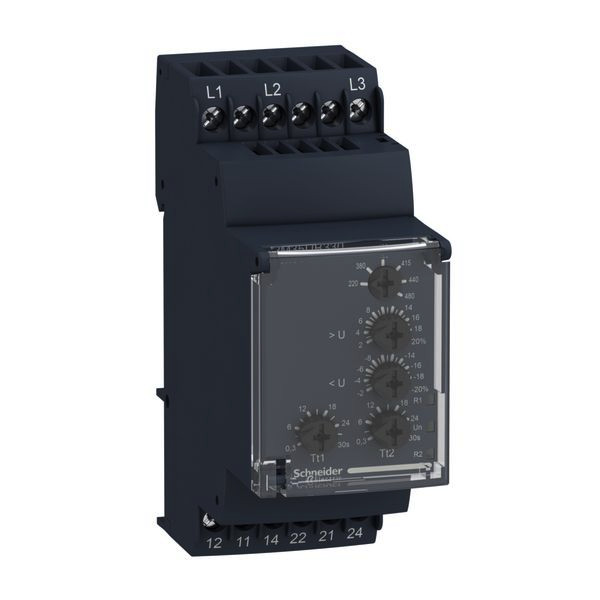

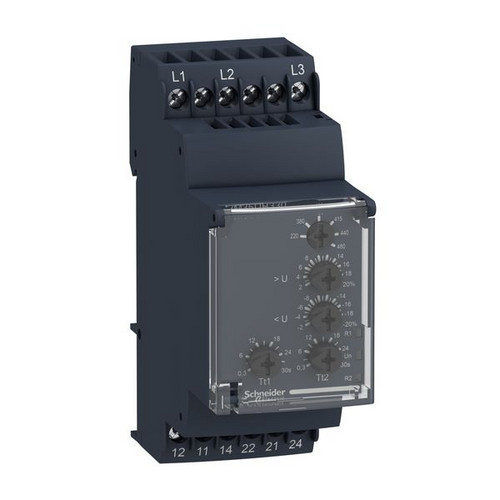

Abbildung ähnlich
01520376 SCHNEIDER ELECTRIC RM35UB330 UNTER-/ÜBERSPANNUNG 2W
RM35UB330
3389119405324
RM35UB330
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 48 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Überwachungsbereich: 208...480 VAC, 45...65 Hz, dreiphasig.
Betriebsbereich: 176...528 VAC, Selbstversorgung aus dem Überwachungskreis.
Ausgang: RM17 1 Wechsler 5 A, RM35 2 Wechsler 5 A.
Phasenausfall, Unter- und Überspannung zwischen Phasen. Zelio Control. Dieses Spannungsüberwachungsrelais überwacht dreiphasige Versorgungen (220-480 VAC) auf Phasenausfall, sowie die Netzspannung auf Über- und Unterschreitung eines einstellbaren Grenzwertes (-20--2%/+2-+20% je nach Spannung). Zur Meldung sind zwei Relaiswechsler vorhanden, die bis 5 A belastbar sind. Dabei steht jeweils ein Relais für die Über- und Unterschreitungsmeldung zur Verfügung. Beim Phasenausfall schalten beide Relais. Die beiden Grenzwerte und eine Abschaltverzögerung sind einstellbar. Die Einstellungen erfolgen über Bedienelemente in der Front, die unter einer Klarsichtabdeckung gegen Veränderungen geschützt werden können. Zwei LEDs zeigt den Status an. Die Energieversorgung des Gerätes wird der Messspannung entnommen. Die Baubreite beträgt 17,5 mm und die Montage erfolgt auf der Hutschiene.
Betriebsbereich: 176...528 VAC, Selbstversorgung aus dem Überwachungskreis.
Ausgang: RM17 1 Wechsler 5 A, RM35 2 Wechsler 5 A.
Phasenausfall, Unter- und Überspannung zwischen Phasen. Zelio Control. Dieses Spannungsüberwachungsrelais überwacht dreiphasige Versorgungen (220-480 VAC) auf Phasenausfall, sowie die Netzspannung auf Über- und Unterschreitung eines einstellbaren Grenzwertes (-20--2%/+2-+20% je nach Spannung). Zur Meldung sind zwei Relaiswechsler vorhanden, die bis 5 A belastbar sind. Dabei steht jeweils ein Relais für die Über- und Unterschreitungsmeldung zur Verfügung. Beim Phasenausfall schalten beide Relais. Die beiden Grenzwerte und eine Abschaltverzögerung sind einstellbar. Die Einstellungen erfolgen über Bedienelemente in der Front, die unter einer Klarsichtabdeckung gegen Veränderungen geschützt werden können. Zwei LEDs zeigt den Status an. Die Energieversorgung des Gerätes wird der Messspannung entnommen. Die Baubreite beträgt 17,5 mm und die Montage erfolgt auf der Hutschiene.
Merkmale
| Breite | 35.0 mm |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 48 |
| Gewicht | 0,13 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85371095 |
| Höhe | 90.0 mm |
| Tiefe | 72.0 mm |
| Spannungsmessbereich | 220.0 - 480.0 V |
| Funktion Phasenausfallerkennung | ja |
| Funktion Unterspannungserkennung | ja |
| Funktion Überspannungserkennung | ja |
| Ausführung des elektrischen Anschlusses | Schraubanschluss |
| Max. zulässige Ansprechverzögerungszeit | 0.65 s |
| Max. zulässige Rückfallverzögerungszeit | 30.0 s |
| Min. einstellbare Rückfallverzögerungszeit | 0.3 s |
| Anzahl der Kontakte als Öffner | 0.0 |
| Anzahl der Kontakte als Schließer | 0.0 |
| Anzahl der Kontakte als Wechsler | 2.0 |
| Kurzbeschreibung | Spannungswächter, Über-/Unterspannung Phase zu Phase, 194-528 VAC, 2 W |
