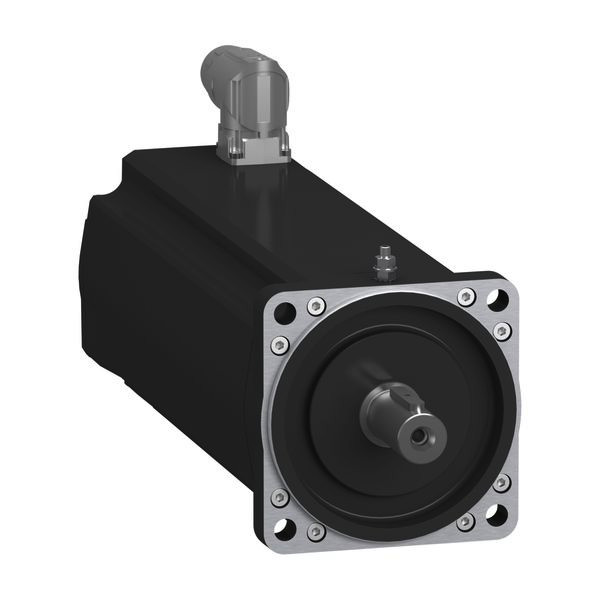

Abbildung ähnlich
04608777
SCHNEIDER ELECTRIC SH31003P1AF4000 AC-Servo, SH3, 100 mm, 8
SH31003P1AF4000
3606481804532
SH31003P1AF4000
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
SH3-Servomotor für Lexium 52 & Lexium 62. Synchronmotor, niedriges Trägheitsmoment. Baugröße 100 mm - Nennleistung <=2560 W. Moment Dauerstillstand/Spitze 8,0/28,3 Nm. Drehzahl Nenn/Max <=4800/6000 U/min. Wellenende mit Passfeder in IP54 - Gehäuse IP65. Singelturn Encoder DSL, SinCos, 18x1024. keine Haltebremse und Wellendurchmesser von 19 mm. Anschluss mit 1 Kabel, 90° gewinkelt, drehbar. 2x M23.
Merkmale
| Schutzart (IP) | IP65 |
| Spannungsart | AC |
| Polzahl | 4 |
| Werkstoff des Gehäuses | sonstige |
| Verpackungseinheit | 1 |
| Gewicht | 8,9 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Ausführung | sonstige |
| Bemessungsspannung | 230 V |
| Anzahl der Phasen | 3 |
| Bauform | sonstige |
| Bemessungsfrequenz | 50 - 60.0 Hz |
| Betriebstemperatur | -15 - 120.0 °C |
| Bemessungsdrehzahl bei Bemessungsfrequenz | 6000 1/min |
| Bemessungsleistung bei Bemessungsfrequenz | 1.47 kW |
| Belastungszyklus | sonstige |
| Kippmomentverhältnis | 28.3 |
| Intrinsische Sicherheit (IS) | ohne |
| Kühlmethode | sonstige |
| Ausführung Wellenende | sonstige |
| Motor-Energieeffizienzklasse | sonstige |
| Isolationsklasse nach IEC | sonstige |
| Nenndrehmoment | 7 Nm |
| Kurzbeschreibung | AC-Servo, SH3, 100 mm, 8,0 nm, Passfeder IP54/IP65, DSL Singleturn 18 B/U, 2x M23, Bremse |
| eClass 11.0 - Klasse | 27029090 |
| UNSPSC 14.0801 - Klasse | 26101100 |
