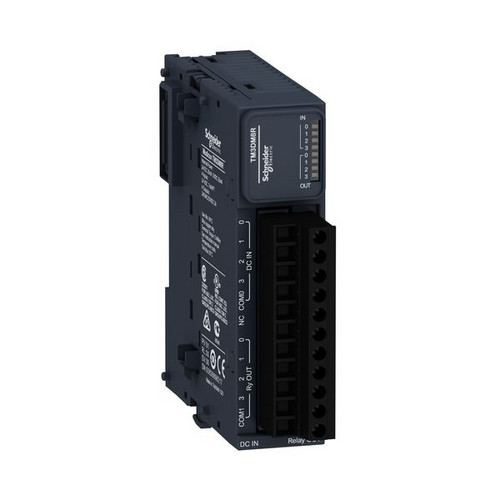

03583469 SCHNEIDER ELECTRIC TM3DM8R Modul TM3, 8 E/As, Relais
TM3DM8R
3606480611520
TM3DM8R
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
42 ST | Menge übernehmen |
504 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
Digitales Ein-/Ausgangsmodul Modicon TM3. Zur Erweiterung von Modicon M221, M241, M251 und M262 SPS-Steuerungen mit E/A-Kanälen. Kompatibel mit Drittanbieter-Steuerungen mittels Modicon TM3 Buskoppler. Insgesamt 24 E/A, davon 4 digitale Eingänge, 4 digitale Ausgänge. E/A-Kanäle mit 24VDC Eingangsspannung, 24VDC/240VAC Ausgangsspannung. Die digitalen Ausgänge sind als Relais (2A) ausgeführt. Konfigurierbarer Eingangsfilter für verbesserte Erfassungsgeschwindigkeit des Signals oder zur Reduzierung von Rauscheffekten. Konfigurierbare Latching-Funktion zum Erfassen von Impulsen mit kürzerer Amplitudenbreite als der Abtastzeit der Steuerung. Konfigurierbarer Fallback-Modus zum Setzen von Ausgängen in konfigurierten Zustand (0 / 1 / Halten) im Falle eines Hardwarefehlers. Projektierung und Konfiguration mittels Software EcoStruxure Machine Expert oder Standalone Konfigurator (Download über www.se.com). Anschluss über abnehmbare Schraubklemmleisten mit Rasterabstand 5,08mm. Umgebungstemperatur im Betrieb -10°C bis +55°C. Montage auf 35mm DIN-Hutschiene oder direkt auf Schalttafel mit optionalem Halter. Zertifizierungen nach CE, cULus/CSA, EAC, RCM, cULus Hazardous Location.
Merkmale
Breite | 27.4 mm |
Verpackungseinheit | 1 |
Verpackungseinheit | 504 |
Verpackungseinheit | 42 |
Gewicht | 0,23 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Statistische Warennummer | 85369085 |
Höhe | 90 mm |
Tiefe | 84.6 mm |
Eingangsstrom bei Signal 1 | 7 mA |
Anzahl der digitalen Eingänge | 4 |
Anzahl der digitalen Ausgänge | 4 |
Verzögerungszeit bei Signalwechsel | 10.0 - 4 ms |
Art der Eingangsspannung | AC/DC |
Ausgangsstrom | 2 A |
Art des Digitalausgangs | Relais |
Ausführung des elektrischen Anschlusses | Schraubanschluss |
Explosionsschutz-Kategorie für Gas | ohne |
Explosionsschutz-Kategorie für Staub | ohne |
Performance Level nach EN ISO 13849-1 | ohne |
Versorgungsspannung bei DC | 24 - 24.0 V |
Zulässige Spannung am Ausgang | 264.0 - 30 V |
Zulässige Spannung am Eingang | 19.2 - 28.8 V |
Art der Ausgangsspannung | AC/DC |
Spannungsart der Versorgungsspannung | AC |
SIL nach IEC 61508 | ohne |
Leistungsaufnahme | 2.5 W |
Kurzbeschreibung | Digitales Ein-/Ausgangsmodul, Modicon TM3, 4 Eingänge / 4 Ausgänge, 24 VDC / 240 VAC, Relais, Schraubklemmen |
