03583463 SCHNEIDER ELECTRIC TM3DQ16U Modul TM3, 16Ausgänge, NPN-Tran
TM3DQ16U
3606480611582
TM3DQ16U
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
42 ST | Menge übernehmen |
504 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung

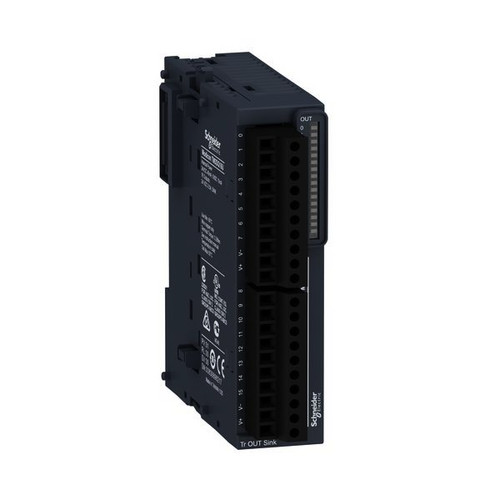

Digitales Ausgangsmodul Modicon TM3. Zur Erweiterung von Modicon M221, M241, M251 und M262 SPS-Steuerungen mit E/A-Kanälen. Kompatibel mit Drittanbieter-Steuerungen mittels Modicon TM3 Buskoppler. Insgesamt 16 digitale Ausgänge. E/A-Kanäle mit 24VDC Ausgangsspannung. Die digitalen Ausgänge sind als Sink-Transistor (0,5A) ausgeführt. Konfigurierbarer Fallback-Modus zum Setzen von Ausgängen in konfigurierten Zustand (0 / 1 / Halten) im Falle eines Hardwarefehlers. Projektierung und Konfiguration mittels Software EcoStruxure Machine Expert oder Standalone Konfigurator (Download über www.se.com). Anschluss über abnehmbare Schraubklemmleisten mit Rasterabstand 3,81mm. Umgebungstemperatur im Betrieb -10°C bis +55°C. Montage auf 35mm DIN-Hutschiene oder direkt auf Schalttafel mit optionalem Halter. Zertifizierungen nach CE, cULus/CSA, EAC, RCM, cULus Hazardous Location.
Merkmale
Breite | 21.4 mm |
Verpackungseinheit | 1 |
Verpackungseinheit | 504 |
Verpackungseinheit | 42 |
Gewicht | 0,24 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Statistische Warennummer | 85369085 |
Höhe | 90 mm |
Tiefe | 81.3 mm |
Anzahl der digitalen Ausgänge | 16 |
Verzögerungszeit bei Signalwechsel | 0.45 ms |
Ausgangsstrom | 0.5 A |
Kurzschlussschutz, Ausgänge vorhanden | ja |
Art des Digitalausgangs | Transistor |
Ausführung des elektrischen Anschlusses | Schraubanschluss |
Explosionsschutz-Kategorie für Gas | ohne |
Explosionsschutz-Kategorie für Staub | ohne |
Performance Level nach EN ISO 13849-1 | ohne |
Versorgungsspannung bei DC | 24 - 24.0 V |
Zulässige Spannung am Ausgang | 19.2 - 28.8 V |
Art der Ausgangsspannung | AC/DC |
Spannungsart der Versorgungsspannung | DC |
SIL nach IEC 61508 | ohne |
Leistungsaufnahme | 1.1 W |
Kurzbeschreibung | Digitales Ausgangsmodul, Modicon TM3, 16 Ausgänge, 24 VDC, Sink Transistor, Schraubklemmen |
