Abbildung ähnlich

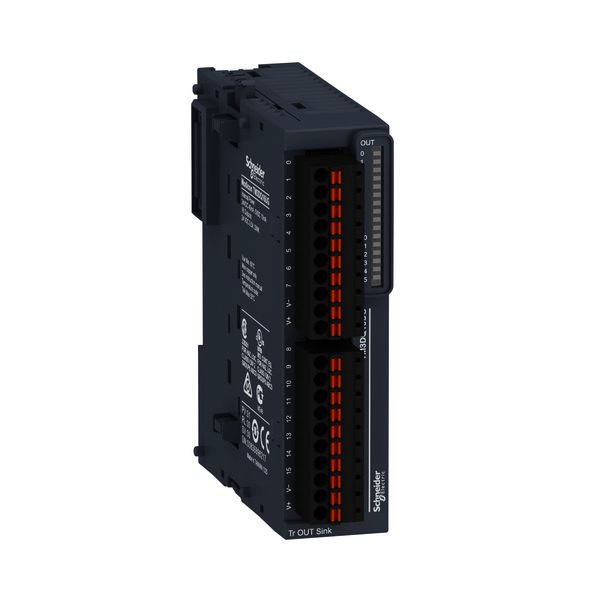

03583462 SCHNEIDER ELECTRIC TM3DQ16UG Modul TM3, 16Ausgänge, NPN-Tra
TM3DQ16UG
3606480611599
TM3DQ16UG
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 9 ST | Menge übernehmen |
| 288 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Digitales Ausgangsmodul Modicon TM3. Zur Erweiterung von Modicon M221, M241, M251 und M262 SPS-Steuerungen mit E/A-Kanälen. Kompatibel mit Drittanbieter-Steuerungen mittels Modicon TM3 Buskoppler. Insgesamt 16 digitale Ausgänge. E/A-Kanäle mit 24VDC Ausgangsspannung. Die digitalen Ausgänge sind als Sink-Transistor (0,5A) ausgeführt. Konfigurierbarer Fallback-Modus zum Setzen von Ausgängen in konfigurierten Zustand (0 / 1 / Halten) im Falle eines Hardwarefehlers. Projektierung und Konfiguration mittels Software EcoStruxure Machine Expert oder Standalone Konfigurator (Download über www.se.com). Anschluss über abnehmbare Federzugklemmleisten mit Rasterabstand 3,81mm. Umgebungstemperatur im Betrieb -10°C bis +55°C. Montage auf 35mm DIN-Hutschiene oder direkt auf Schalttafel mit optionalem Halter. Zertifizierungen nach CE, cULus/CSA, EAC, RCM, cULus Hazardous Location.
Merkmale
| Breite | 21.4 mm |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 9 |
| Verpackungseinheit | 288 |
| Gewicht | 0,2 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85369085 |
| Höhe | 90.0 mm |
| Tiefe | 81.3 mm |
| Anzahl der digitalen Eingänge | 0.0 |
| Anzahl der digitalen Ausgänge | 16.0 |
| Verzögerungszeit bei Signalwechsel | 0.45 ms |
| Ausgangsstrom | 0.5 A |
| Kurzschlussschutz, Ausgänge vorhanden | ja |
| Art des Digitalausgangs | Transistor |
| Ausführung des elektrischen Anschlusses | Federzuganschluss |
| Explosionsschutz-Kategorie für Gas | ohne |
| Explosionsschutz-Kategorie für Staub | ohne |
| Performance Level nach EN ISO 13849-1 | ohne |
| Versorgungsspannung bei DC | 24.0 V |
| Zulässige Spannung am Ausgang | 19.2 - 28.8 V |
| Art der Ausgangsspannung | AC/DC |
| Spannungsart der Versorgungsspannung | DC |
| SIL nach IEC 61508 | ohne |
| Leistungsaufnahme | 1.1 W |
| Kurzbeschreibung | Digitales Ausgangsmodul, Modicon TM3, 16 Ausgänge, 24 VDC, Sink Transistor, Federzugklemmen |
