Abbildung ähnlich
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 6 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung

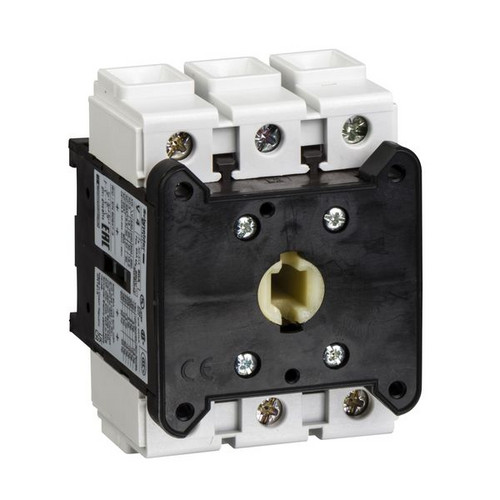

V6 ist ein 3-poliger Schalterkörper für TeSys Vario Lasttrennschalter. Mit einer Nennspannung von 175A 690V wird es in Motoranwendungen 45kW@400V AC-23 verwendet. Es erfordert einen Betätigungsgriff und eine Verlängerungswelle, um einen Haupt- oder Not-Aus-Schalter zu bilden. Zusatzmodule (Hauptpol, Neutralleiter, Erdungsmodul, Hilfskontakte) können die Montage vervollständigen. Es ist nach mehreren Normen zertifiziert (IEC, UL, CSA, CCC, EAC, Marine) und RoHS/REACH konform.
Merkmale
| Breite | 90 mm |
| Polzahl | 3 |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 6 |
| Gewicht | 0,9 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85362010 |
| Bemessungsdauerstrom Iu | 175 A |
| Bedingter Bemessungskurzschlussstrom Iq | 10 kA |
| Schutzart (IP), frontseitig | IP20 |
| Anschlussart Hauptstromkreis | Schraubanschluss |
| Bemessungsbetriebsleistung bei AC-23, 400 V | 45 kW |
| Geeignet für Frontbefestigung 4-Loch | ja |
| Geeignet für Frontbefestigung Zentral | ja |
| Max. Bemessungsbetriebsspannung Ue bei AC | 690 V |
| Gerätebauart | Einbaugerät Festeinbautechnik |
| Bemessungsbetriebsleistung bei AC-3, 400 V | 37 kW |
| Bemessungsbetriebsspannung | 690 V |
| Anzahl der Schalter | 1 |
| Bemessungskurzzeitstromfestigkeit Icw | 2.1 kA |
| Bemessungsdauerstrom bei AC-21, 400 V | 160 A |
| Bemessungsdauerstrom bei AC-23, 400 V | 83 A |
| Kurzbeschreibung | Lasttrennschalter, Grundgerät, 3p, 175A |
| Höhe | 125 mm |
| Tiefe | 90 mm |
| eClass 11.0 - Klasse | 27371403 |
| UNSPSC 14.0801 - Klasse | 39121601 |
