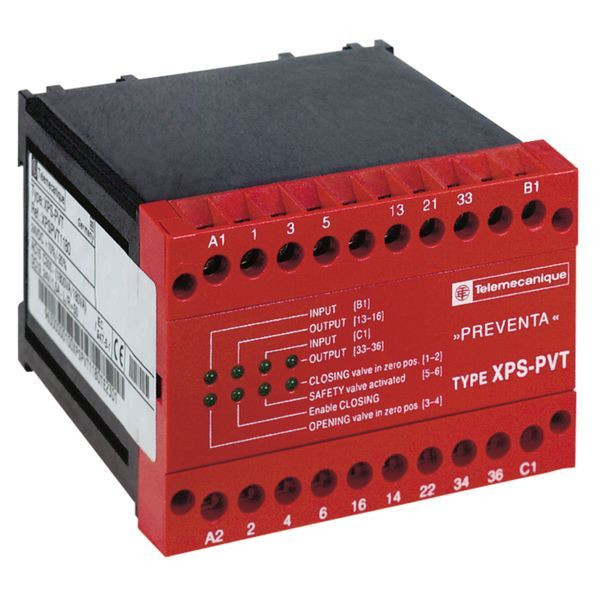

Abbildung ähnlich
01576594 SCHNEIDER ELECTRIC XPSPVT1180 Sicherheitsrelais, Ventilüber
XPSPVT1180
3389110724837
XPSPVT1180
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 18 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Preventa Sicherheitsrelais XPS. Sicherheitsbaustein zur dynamischen Überwachung der Ventile ein einer Sicherheitshydraulik, die die Bewegung gefährlicher Maschinen steuert. Diese Sicherheitshydraulik besitzt ein Dreistellungsventil, das die entsprechenden Aufwärts- und Abwärtsbewegungen des Zylinders im Betrieb steuert. Der Schaltkreis wird durch ein Sicherheitsventil vervollständigt, das die Hydraulik redundant macht. Sollte eines dieser Ventile schadhaft werden, wird der Fehler durch den Baustein erkannt und ein erneuter Anlauf des Arbeitszylinders verhindert. Die Versorgungsspannung beträgt 24 VDC.
Merkmale
| Breite | 100.0 mm |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 18 |
| Gewicht | 0,4 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85364190 |
| Ausführung | Grundgerät |
| Höhe | 73.0 mm |
| Tiefe | 118.0 mm |
| Mit Zulassung nach UL | ja |
| Anzahl der Ausgänge, sicherheitsgerichtet, unverzögert, kontaktbehaftet | 2.0 |
| Anzahl der Ausgänge, sicherheitsgerichtet, verzögert, kontaktbehaftet | 0.0 |
| Anzahl der Ausgänge, sicherheitsgerichtet, unverzögert, Halbleiter | 0.0 |
| Anzahl der Ausgänge, sicherheitsgerichtet, verzögert, Halbleiter | 0.0 |
| Anzahl der Ausgänge, Meldefunktion, unverzögert, kontaktbehaftet | 4.0 |
| Anzahl der Ausgänge, Meldefunktion, verzögert, kontaktbehaftet | 0.0 |
| Anzahl der Ausgänge, Meldefunktion, unverzögert, Halbleiter | 0.0 |
| Anzahl der Ausgänge, Meldefunktion, verzögert, Halbleiter | 0.0 |
| Ausführung des elektrischen Anschlusses | Schraubanschluss |
| Tragschienenmontage möglich | ja |
| Sicherheitstyp nach IEC 61496-1 | 1 |
| Geeignet zur Überwachung von Ventilen | ja |
| Performance Level nach EN ISO 13849-1 | Level e |
| Stoppkategorie nach IEC 60204 | sonstige |
| Auswertung der Eingänge | sonstige |
| Rückfallverzögerung | 0.0 - 0.04 s |
| SIL nach IEC 61508 | 3 |
| Mit TÜV-Zulassung | ja |
| Kurzbeschreibung | Sicherheitsbaustein zur Ventilüberwachung hydraulisch, 24 VDC |
| Leistungsaufnahme | 1.1 W |
| Steuerspannung 1 | 24.0 V |
| Steuerspannung 2 | 24.0 V |
| Steuerspannungsart 1 | DC |
| Steuerspannungsart 2 | DC |
| Spannungsart der Versorgungsspannung | DC |
| Spannungsart der Betriebsspannung | DC |
| Bemessungsschaltstrom | 1.1 A |
| Versorgungsspannung bei DC | 24.0 V |
| Betriebsspannung bei DC | 24.0 V |
