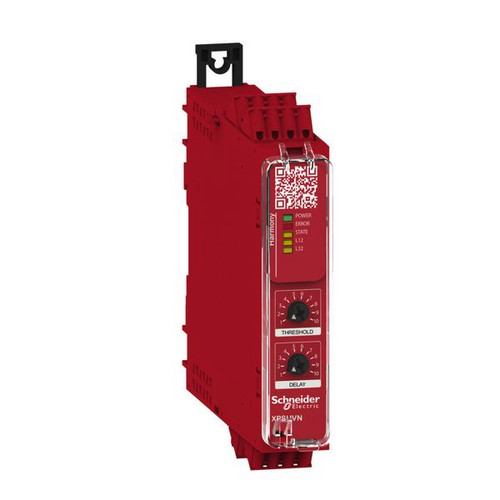

04594601 SCHNEIDER ELECTRIC XPSUVN11AC Sicherheitsrelais
XPSUVN11AC
3606482039315
XPSUVN11AC
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
16 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
Die Sicherheitsrelais Harmony XPS Universal zeichnen sich durch ihren Funktionsumfang und Diagnosefähigkeit aus, die im Fehlerfall Stillstandszeiten verringert. Dieses Sicherheitsrelais beinhaltet eine sichere Stillstandserkennung durch Messung der Remanenzspannung, so daß keine weiteren Sensoren montiert werden müssen. Dazu wird die Motorleitung mit dem Stillstandswächter verbunden und nach dem Abschalten des Motors die durch die auslaufende Drehbewegung induzierte Spannung gemessen. Unterschreitet die gemessene Remanenzspannung den frontseitig eingestellten Grenzwert (50-500 mV), wird von einem Motorstillstand ausgegangen. Zusätzlich ist eine Verzögerungszeit von 0,5 bis 60 Sekunden ebenfalls frontseitig einstellbar. Es können DC- und AC-Motoren in 1- oder 3-phasigen Netzen bis 690 V auf Motorstillstand überwacht werden. Dieses Sicherheitsschaltgerät verfügt als Ausgang über 1 sicheren Relais-Schließerkontakt, 1 Halbleiter-Meldeausgang und 1 Diagnosemeldung. Mit Hilfe der qualifizierten Diagnose werden Zustände und Fehler erkannt und mittels eines Telegramms per Direktverdrahtung an einen Standardeingang einer SPS übertragen. Ein vorgefertigter Funktionsbaustein für gängige Steuerungssysteme wertet diese Meldungen auswerten, so daß der Bediener am Maschinendisplay umfassend informiert wird. Die Versorgungsspannung beträgt 24 VAC sowie 24 VDC und die Anschlüsse erfolgen über abziehbare Federzugklemmen. Anwendung bis zum Sicherheitsniveau PL e in Kategorie 3 oder SIL3 lassen sich realisieren. Soll die Anzahl der Ausgänge erhöht werden, kann die Erweiterung XPSUEP einfach seitlich über einen integrierten Steckverbinder angeschlossen und auf die Querverdrahtung zeitsparend verzichtet werden. Die Montage erfolgt durch aufrasten auf eine Hutschiene oder per Schraubbefestigung auf Montageplatten. Zum Schutz der Einstellungen unter der transparenten Abdeckung ist ein eindeutig nummeriertes Verriegelungsband beigefügt. Vielfältige Zulassungen ermöglichen den internationalen Einsatz. Dank des Green Premium Umweltzeichens können Sie detaillierte Informationen zu Materialinhalten, Umweltauswirkungen und Kreislaufwirtschaft erhalten, die Ihre Nachhaltigkeitsziele unterstützen.
Merkmale
Breite | 22.5 mm |
Verpackungseinheit | 1 |
Verpackungseinheit | 16 |
Gewicht | 0,26 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Höhe | 100.0 mm |
Tiefe | 120.0 mm |
Geeignet für Sicherheitsfunktionen | ja |
Mit Zulassung nach UL | ja |
Mit abnehmbaren Klemmen | ja |
Anzahl der Ausgänge, sicherheitsgerichtet, unverzögert, kontaktbehaftet | 1.0 |
Anzahl der Ausgänge, sicherheitsgerichtet, verzögert, kontaktbehaftet | 1.0 |
Anzahl der Ausgänge, sicherheitsgerichtet, unverzögert, Halbleiter | 0.0 |
Anzahl der Ausgänge, sicherheitsgerichtet, verzögert, Halbleiter | 0.0 |
Anzahl der Ausgänge, Meldefunktion, unverzögert, kontaktbehaftet | 0.0 |
Anzahl der Ausgänge, Meldefunktion, verzögert, kontaktbehaftet | 0.0 |
Anzahl der Ausgänge, Meldefunktion, unverzögert, Halbleiter | 2.0 |
Anzahl der Ausgänge, Meldefunktion, verzögert, Halbleiter | 0.0 |
Funktion Stillstandsüberwachung | ja |
Ausführung des elektrischen Anschlusses | Federzuganschluss |
Bemessungssteuerspeisespannung Us bei AC 50 Hz | 24.0 V |
Bemessungssteuerspeisespannung Us bei AC 60 Hz | 24.0 V |
Bemessungssteuerspeisespannung Us bei DC | 24.0 V |
Mit Zulassung für BG BIA | ja |
Performance Level nach EN ISO 13849-1 | Level e |
Spannungsart zur Betätigung | AC/DC |
Auswertung der Eingänge | zweikanalig |
SIL nach IEC 61508 | 3 |
Mit TÜV-Zulassung | ja |
Kurzbeschreibung | Sicherheitsrelais, Harmony XPSU, Stillstandsüberwachung, PLe/Kat3/SIL3, 1S 1T, Diagnose, 24VAC/DC, Federzug |
