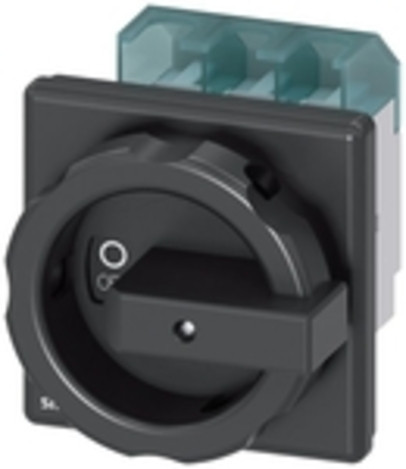

01504765 SIEMENS 3LD25040TK51 Hauptschalter 3-polg
3LD2504-0TK51
4011209403321
3LD2504-0TK51
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
mit Drehantrieb nach DIN EN 60 204-1.
Abschließbar in 0-Stellung mit max. 3 Vorhängeschlössern.
Schutzart Frontseite IP 65, Vierlochbefestigung, Betätigungselement schwarz SENTRON, Lasttrennschalter 3LD, Hauptschalter, 3-polig, Iu: 63 A, Betriebsleistung / bei AC-23 A bei 400V: 22 kW, Frontbefestigt, Drehantrieb, schwarz, 4-Loch Befestigung der Handhabe Haupt- und NOT-AUS-Schalter SENTRON 3LD2 für das sichere Abschalten von Lasten in vielen Bereichen, z.B. für Drehstrommotoren, Klima- und Lüftungsanlagen, in Be- und Verarbeitungsmaschinen des Maschinen- und Förderanlagenbaus, in der chemischen oder in der Nahrungsmittel- und Getränkeindustrie.Modularer Aufbau, schnelle einfache Montage von Hilfsschaltern, N-PE-Klemme oder 4. Pol. Optimale Netztrennung von 16 A bis 250 A durch Abschließbarkeit des Drehantriebes. Schutzart bis IP 65 mit gekapseltem Gehäuse für Anwendungen im Freien. Vielseitig und weltweit einsetzbar dank internationaler IEC-, UL-, CCC- sowie Schiffbau-Approbationen.Die Haupt- und NOT-AUS-Schalter 3LD sind in vielfältigen Varianten erhältlich für Frontbefestigung, Montageplatte, Hutschiene oder Verteilereinbau, wahlweise mit Direkt- oder Türkupplungs-Drehantrieb. Bei 3LD2 sind auch Varianten für Gleichstromanwendungen verfügbar.Haupt- und NOT-AUS-Schalter 3LD - Durchgängige Sicherheit für Anwender und Systeme.
Abschließbar in 0-Stellung mit max. 3 Vorhängeschlössern.
Schutzart Frontseite IP 65, Vierlochbefestigung, Betätigungselement schwarz SENTRON, Lasttrennschalter 3LD, Hauptschalter, 3-polig, Iu: 63 A, Betriebsleistung / bei AC-23 A bei 400V: 22 kW, Frontbefestigt, Drehantrieb, schwarz, 4-Loch Befestigung der Handhabe Haupt- und NOT-AUS-Schalter SENTRON 3LD2 für das sichere Abschalten von Lasten in vielen Bereichen, z.B. für Drehstrommotoren, Klima- und Lüftungsanlagen, in Be- und Verarbeitungsmaschinen des Maschinen- und Förderanlagenbaus, in der chemischen oder in der Nahrungsmittel- und Getränkeindustrie.Modularer Aufbau, schnelle einfache Montage von Hilfsschaltern, N-PE-Klemme oder 4. Pol. Optimale Netztrennung von 16 A bis 250 A durch Abschließbarkeit des Drehantriebes. Schutzart bis IP 65 mit gekapseltem Gehäuse für Anwendungen im Freien. Vielseitig und weltweit einsetzbar dank internationaler IEC-, UL-, CCC- sowie Schiffbau-Approbationen.Die Haupt- und NOT-AUS-Schalter 3LD sind in vielfältigen Varianten erhältlich für Frontbefestigung, Montageplatte, Hutschiene oder Verteilereinbau, wahlweise mit Direkt- oder Türkupplungs-Drehantrieb. Bei 3LD2 sind auch Varianten für Gleichstromanwendungen verfügbar.Haupt- und NOT-AUS-Schalter 3LD - Durchgängige Sicherheit für Anwender und Systeme.
Merkmale
Polzahl | 3 |
Verpackungseinheit | 1 |
Gewicht | 0,45 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Statistische Warennummer | 85365080 |
Bemessungsdauerstrom Iu | 63 A |
Verriegelbar | ja |
Ausführung als Hauptschalter | ja |
Ausführung als Sicherheitsschalter | ja |
Ausführung als Wartungs-/Reparaturschalter | ja |
Bemessungsbetriebsleistung bei AC-23, 400 V | 22 kW |
Geeignet für Frontbefestigung 4-Loch | ja |
Max. Bemessungsbetriebsspannung Ue bei AC | 690 V |
Bemessungsbetriebsleistung bei AC-3, 400 V | 19 kW |
Anzahl der Schalter | 1 |
Bemessungskurzzeitstromfestigkeit Icw | 1.26 kA |
Bemessungsdauerstrom bei AC-21, 400 V | 63 A |
Bemessungsdauerstrom bei AC-23, 400 V | 43 A |
Schutzart (NEMA) | sonstige |
Schutzart (IP), frontseitig | IP65 |
Anschlussart Hauptstromkreis | Rahmenklemme |
Ausführung des Betätigungselements | kurzer Drehgriff |
Farbe des Betätigungselements | schwarz |
Kurzbeschreibung | SENTRON, Lasttrennschalter 3LD, Hauptschalter, 3-polig, Iu: 63 A |
