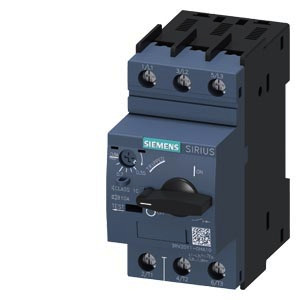

01527134 SIEMENS 3RV2011-0HA10 Motorschutzschalter
3RV2011-0HA10
4011209712386
3RV20110HA10
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
Leistungsschalter SIRIUS 3RV2, CLASS 10, Baugröße S00, Schraubanschluss
Leistungsschalter Baugröße S00 für den Motorschutz, CLASS 10 A-Auslöser 0,55...0,8 A N-Auslöser 10 A Schraubanschluss Standardschaltvermögen Leistungsschalter SIRIUS 3RV2 für Motorschutz zum sicheren Abschalten bei Kurzschluss und Schutz der Verbraucher und Anlage vor Überlast, sowie zur sicheren Trennung der Anlage vom Netz.Die kompakten und klimafesten Leistungsschalter sind durch ihre geringe Abwärme für den Einsatz in Verbraucherabzweigen optimiert, natürlich auch für IE3/IE4-Motoren. Weltweite Zulassungen (z.B. IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX bzw. IEC Ex) sind selbstverständlich.Verfügbar sind Gerätevarianten für Motorschutz (auch mit Überlastrelais-Funktion), Anlagenschutz, Kurzschlussschutz von Starterkombinationen, Transformatorschutz, als Haupt- und NOT-AUS-Schalter und für den Einsatz in IT-Netzen. Sie sind mit Schraub- oder Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss, und wahlweise mit eingebautem Hilfsschalter erhältlich.Das umfassende Zubehör, wie z.B. Hilfsschalter, Hilfsauslöser, Meldeschalter etc. ist einheitlich für alle Baugrößen. Der Einsatz verschiedener Energieeinspeisemöglichkeiten, wie dem zugehörigen Einspeisesystem SIRIUS 3RV29, reduziert die Hauptstromkreisverdrahtung erheblich.Die Leistungsschalter 3RV2 lösen die bewährte Baureihe 3RV1 ab.Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
Merkmale
Schutzart (IP) | IP20 |
Breite | 45 mm |
Polzahl | 3 |
Verpackungseinheit | 1 |
Gewicht | 0,28 |
Statistische Warennummer | 85362010 |
Bemessungsbetriebsleistung bei AC-3, 400 V | 0.18 kW |
Bemessungsdauerstrom Iu | 0.8 A |
Bemessungsbetriebsspannung | 690 V |
Überlastauslöser Stromeinstellung | 0.55 - 0.8 A |
Bemessungsbetriebsleistung bei AC-3, 230 V | 0.1 kW |
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC | 100 kA |
Phasenausfallempfindlich | ja |
Höhe | 97 mm |
Tiefe | 97 mm |
Anschlussart Hauptstromkreis | Schraubanschluss |
Auslösetechnik | magnetisch |
Gerätebauart | Einbaugerät Festeinbautechnik |
Kurzbeschreibung | Leistungsschalter, S00, Motorschutz, Class 10, A-ausl. 0,55-0,8A, N-ausl. 10A |
