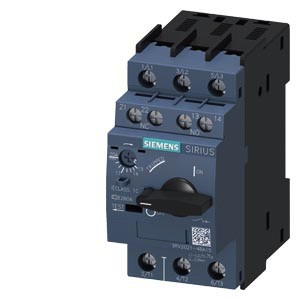

01541998 SIEMENS 3RV2021-4BA15 Leistungsschalter, S0, Mot
3RV2021-4BA15
4011209841260
3RV20214BA15
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
Leistungsschalter Baugröße S0 für den Motorschutz, CLASS 10 A-Auslöser 13...20 A N-Auslöser 260 A Schraubanschluss Standardschaltvermögen mit querliegenden Hilfsschalter 1S+1Ö Leistungsschalter SIRIUS 3RV2 für Motorschutz zum sicheren Abschalten bei Kurzschluss und Schutz der Verbraucher und Anlage vor Überlast, sowie zur sicheren Trennung der Anlage vom Netz.Die kompakten und klimafesten Leistungsschalter sind durch ihre geringe Abwärme für den Einsatz in Verbraucherabzweigen optimiert, natürlich auch für IE3/IE4-Motoren. Weltweite Zulassungen (z.B. IEC und UL/CSA) und Anwendungen in explosionsgefährdeten Applikationen (ATEX bzw. IEC Ex) sind selbstverständlich.Verfügbar sind Gerätevarianten für Motorschutz (auch mit Überlastrelais-Funktion), Anlagenschutz, Kurzschlussschutz von Starterkombinationen, Transformatorschutz, als Haupt- und NOT-AUS-Schalter und für den Einsatz in IT-Netzen. Sie sind mit Schraub- oder Federzuganschluss für einen schnellen, wartungsfreien und rüttelsicheren Anschluss, und wahlweise mit eingebautem Hilfsschalter erhältlich.Das umfassende Zubehör, wie z.B. Hilfsschalter, Hilfsauslöser, Meldeschalter etc. ist einheitlich für alle Baugrößen. Der Einsatz verschiedener Energieeinspeisemöglichkeiten, wie dem zugehörigen Einspeisesystem SIRIUS 3RV29, reduziert die Hauptstromkreisverdrahtung erheblich.Die Leistungsschalter 3RV2 lösen die bewährte Baureihe 3RV1 ab.Einfach, effizient, immer aktuell - der SIRIUS Systembaukasten.
Merkmale
Schutzart (IP) | IP20 |
Breite | 45 mm |
Polzahl | 3 |
Verpackungseinheit | 1 |
Gewicht | 0,38 |
Gewichtbezugsmenge | 1 |
Statistische Warennummer | 85362090 |
Bemessungsbetriebsleistung bei AC-3, 400 V | 7.5 kW |
Mit integriertem Hilfsschalter | ja |
Bemessungsdauerstrom Iu | 20 A |
Bemessungsbetriebsspannung | 690 V |
Überlastauslöser Stromeinstellung | 13 - 20 A |
Bemessungsbetriebsleistung bei AC-3, 230 V | 5.5 kW |
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC | 55 kA |
Phasenausfallempfindlich | ja |
Höhe | 97 mm |
Tiefe | 97 mm |
Anschlussart Hauptstromkreis | Schraubanschluss |
Auslösetechnik | magnetisch |
Gerätebauart | Einbaugerät Festeinbautechnik |
Kurzbeschreibung | Leistungsschalter, S0, Motorschutz, Class 10, A-ausl. 14-20A, N-ausl. 260A |
Ausführung des Betätigungselements | Drehknopf |
