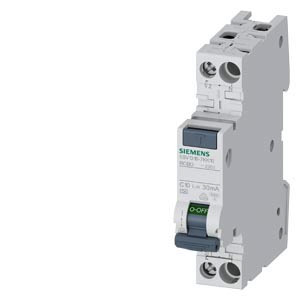

01029350 SIEMENS 5SV1316-7KK10 FI/LS 6kA Typ A 30mA C10
5SV1316-7KK10
4001869557878
5SV13167KK10
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
FI/LS-Schalter 5SV1 in nur 1 TE, FI/LS-Schalter vereinen Fehlerstromerfassung, Kurzschluss- sowie Überstromschutz in einem Gerät und ermöglichen so einen kombinierten Personen- und Leistungsschutz. Die Schutzgeräte erhöhen die Betriebssicherheit und Anlagenverfügbarkeit und vereinfachen die Planung. Der neue 5SV1 ist der erste FI/LS-Schalter auf dem IEC-Markt in nur einer Teilungseinheit. In Kombination mit dem Brandschutzschalter-Block 5SM6 ist somit präventiver Brandschutz in insgesamt nur 2 Teilungseinheiten möglich.
Merkmale
Schutzart (IP) | IP20 |
Spannungsart | AC |
Verpackungseinheit | 1 |
Gewicht | 0,12 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Bemessungsspannung | 230 V |
Mitschaltender Neutralleiter | ja |
Fehlerstrom-Typ | A |
Mit Verriegelungsvorrichtung | ja |
Fehlauslöseschutz | ja |
Bemessungsschaltvermögen Icn nach EN 61009-1 | 6 kA |
Bemessungsabschaltvermögen nach EN 61009 | 6 kA |
Einbautiefe | 70 mm |
Bemessungsstrom | 10 A |
Bemessungsisolationsspannung Ui | 253 V |
Bemessungsfehlerstrom | 0.03 A |
Stoßstromfestigkeit | 1 kA |
Überspannungskategorie | 2 |
Bemessungsabschaltvermögen nach IEC 60947-2 | 10 kA |
Anschließbarer Leiterquerschnitt eindrähtig | 0.75 - 16 mm² |
Anschließbarer Leiterquerschnitt mehrdrähtig | 0.75 - 16 mm² |
Unterputzmontage | ja |
Bemessungsstoßspannungsfestigkeit Uimp | 4 kV |
Energiebegrenzungsklasse | 3 |
Verschmutzungsgrad | 2 |
Breite in Teilungseinheiten | 1 |
Anzahl der abgesicherten Pole | 1 |
Polzahl (gesamt) | 2 |
Auslösecharakteristik | C |
Abschaltcharakteristik | unverzögert |
Kurzbeschreibung | FI/LS kompakt 1P+N 6kA Typ A 30mA C10 |
