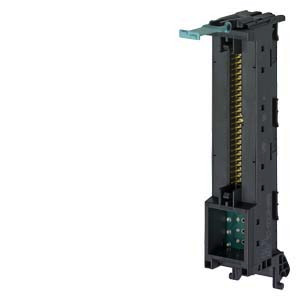

SIEMENS 6ES7921-5CK20-0AA0 Frontsteckmodul mit 1

Frontsteckmodul mit 1x50 pol. IDC-Anschluss fuer analoge 40pol. I/O Module der S7-1500 Potenzialeinspeisung ueber Einspeiseelement Das Frontsteckmodul für SIMATIC S7-1500 zum Anschluss von 50-poligen Verbindungsleitungen stellt einen modifizierten Frontstecker für den Anschluss an eine analoge I/O Baugruppe dar. Dieses wird anstelle des Frontsteckers auf die zu verdrahtende Baugruppe gesteckt. Hier werden das Einspeiseelemt und die Verbindungsleitung angesteckt und mit dem Anschlussmodul verbunden. Dieses modifizierte Frontsteckmodul ist Bestandteil des vollmodularen Anschluss von SIMATIC TOP connect für die schnellste und sicherste Systemverkabelung. Neben einem geringen Verdrahtungsaufwand können Fehlerquellen bei der Verkabelung deutlich reduziert werden. Analoge Signale aus der Peripherie werden an die Anschlussmodule von SIMATIC TOP connect angeschlossen und über Verbindungsleitung und Frontsteckmodul mit der SIMATIC S7-1500 verbunden.
