Abbildung ähnlich

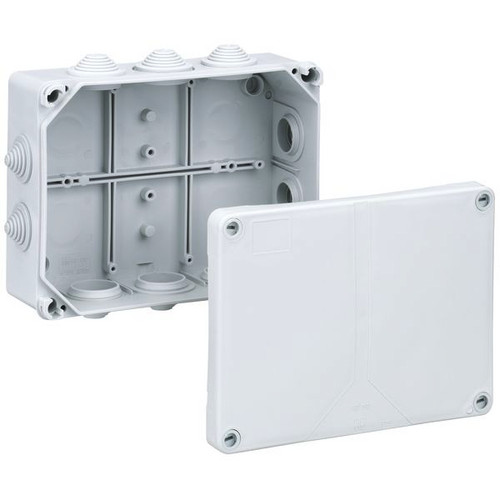

01428397 SPELSBERG HP 190-L Verbindungsdose
HP190L
4013902940073
32699001
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 8 ST | Menge übernehmen |
| 384 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Abzweigdose, mit Schutzart IP55, Nennquerschnitt 16mm², Ui=690 V AC, zertifiziert durch VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Stufennippel, M25/M32/M40, Dichtbereich 13-26,5mm, (4 rückseitig, 10 seitlich), innenliegende Befestigungsstellen, für Standardinstallationen im Innenbereich, grau, ohne Klemmen
Abmessungen: 199 x 149 x 77mm
Abmessungen: 199 x 149 x 77mm
Merkmale
| Schutzart (IP) | IP55 |
| Länge | 149 mm |
| Breite | 199 mm |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 8 |
| Verpackungseinheit | 384 |
| Gewicht | 0,37 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85369095 |
| Montageart | Wand-/Deckenmontage |
| Farbe | grau |
| Tiefe | 77 mm |
| Form | rechteckig |
| Oberfläche | unbehandelt |
| Bestückung | ohne |
| Bemessungsisolationsspannung Ui | 690 V |
| Plombierbar | ja |
| Funktionserhalt | ohne |
| Werkstoff | Kunststoff |
| Anzahl der Einführungen | 14 |
| Deckelbefestigung | geschraubt |
| Max. Leiterquerschnitt | 10 mm² |
| Witterungsbeständig | ja |
| Für Rohrdurchmesser | 25 mm |
| Einführung von hinten | ja |
| Art der Gehäusedurchführung | Stufenmembran abschneidbar |
| Einsatztemperatur | -25 - 40 °C |
| Für Ex-Zone Gas | ohne |
| Für Ex-Zone Staub | ohne |
| Ausführung Deckel | sonstige |
| Vergießbar | ja |
| Ausführung | Verbindungskasten |
| Kurzbeschreibung | Abzweigdose, grau, Schutzart IP55, max. Leiterquerschnitt 16², Schlagfestigkeit IK07, Schutzklasse II, Bemessungsisolationsspannung 690V AC, VDE |
