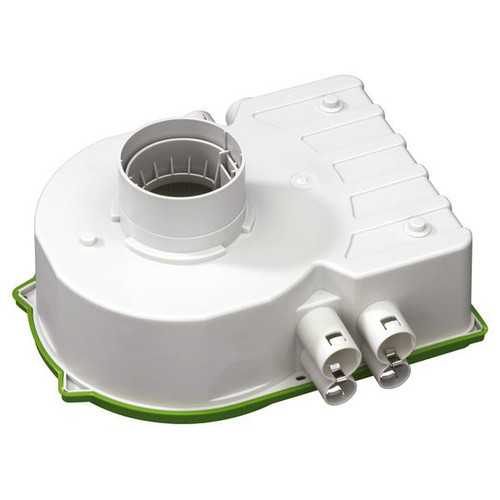

Abbildung ähnlich
01215990 SPELSBERG IBTronic XL Drillbox Gehäuse
IBTronicXLDrillbox
4013902967421
97680101
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 6 ST | Menge übernehmen |
| 180 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Universelles Einbaugehäuse für die Istallation in Fertigteildecken, mit zusätzlichem Anschlussraum (z.B. zum Einbau eines elektronischen Sicherheitstransformators), halogenfrei, zum späteren Einbau von NV/HV/LED-Leuchten und Lautsprechern.
Geeignet für die nachträgliche Installation in Fertigteildecken von 45-70 mm mittels Ø 82 mm Kernbohrung
8 Kombi-Rohreinführungen 4 x M20, 4 x M25, integrierte Rohrstopper
Auslassöffnung Ø 76 mm
Aussenringdurchmesser min. Ø 85 mm Gehäuse, für Fertigteilbau, zum Einbau von NV/HV/LED-Leuchten, geeignet für die nachträgliche Installation in Fertigteildecken von 45-70mm mittels Ø 82mm Kernbohrung, für die Installation von VDE geprüften Leuchten nach DIN EN 60598 (VDE 0711), sowie mit F-Kennzeichnung oder MM-Kennzeichnung, maximale Einbauhöhe NV-Leuchten: 105mm, HV-Leuchten: 110mm, Lampenleistung max. 50 W Alu, mit zusätzlichem Anschlussraum, (z.B. zum Einbau eines elektronischen Sicherheitstransformators bis max. 150 VA), Bemessungsisolationsspannung: 400V AC, halogenfrei,
Abmessungen: 255 x 280 x 92mm
Geeignet für die nachträgliche Installation in Fertigteildecken von 45-70 mm mittels Ø 82 mm Kernbohrung
8 Kombi-Rohreinführungen 4 x M20, 4 x M25, integrierte Rohrstopper
Auslassöffnung Ø 76 mm
Aussenringdurchmesser min. Ø 85 mm Gehäuse, für Fertigteilbau, zum Einbau von NV/HV/LED-Leuchten, geeignet für die nachträgliche Installation in Fertigteildecken von 45-70mm mittels Ø 82mm Kernbohrung, für die Installation von VDE geprüften Leuchten nach DIN EN 60598 (VDE 0711), sowie mit F-Kennzeichnung oder MM-Kennzeichnung, maximale Einbauhöhe NV-Leuchten: 105mm, HV-Leuchten: 110mm, Lampenleistung max. 50 W Alu, mit zusätzlichem Anschlussraum, (z.B. zum Einbau eines elektronischen Sicherheitstransformators bis max. 150 VA), Bemessungsisolationsspannung: 400V AC, halogenfrei,
Abmessungen: 255 x 280 x 92mm
Merkmale
| Verpackungseinheit | 1 |
| Verpackungseinheit | 6 |
| Verpackungseinheit | 180 |
| Gewicht | 0,47 |
| Statistische Warennummer | 39269097 |
| Anwendung | für Plattendecke |
| Werkstoff | Kunststoff |
| Geeignet für HV-Leuchten | ja |
| Geeignet für NV-Leuchten | ja |
| Max. Leuchtendurchmesser | 68 mm |
| Min. Deckenstärke | 160 mm |
| Mit Betriebsgeräteraum | ja |
| Geeignet für Lampenleistung | 0 - 50 W |
| Einbaubreite | 280 mm |
| Einbaulänge | 255 mm |
| Geeignet für LED-Leuchten | ja |
| Einbauhöhe/-tiefe | 135 mm |
| Kurzbeschreibung | Gehäuse, sonstige, geeignet für Betonbau, Bemessungsisolationsspannung 400V AC, halogenfrei |
