Abbildung ähnlich

01207776

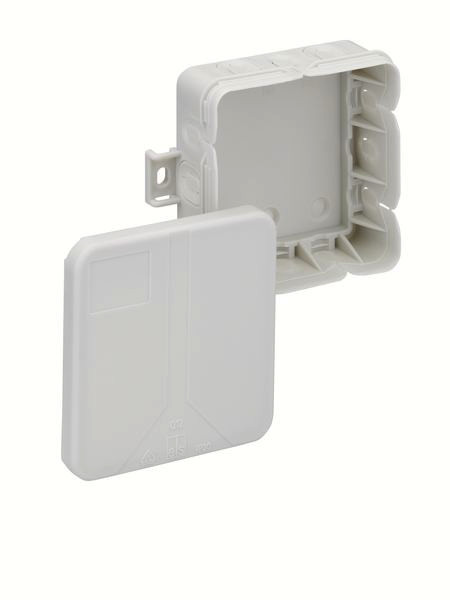

SPELSBERG Q 12-L Verbindungsdose IP20 grau leer

Lieferanten-Type: Q 12-L EAN: 4013902399437 Lieferanten-Artikel-Nr.: 33491201

auf Anfrage

je 1 ST

keine Verfügbarkeitsinformationen

Menge ST

Verpackungseinheiten

1 ST	Menge übernehmen
10 ST	Menge übernehmen
60 ST	Menge übernehmen
3.600 ST	Menge übernehmen

Funktionen

Verkaufsdaten

Mindestbestellmenge	1 ST
Bestellschritt	1 ST

Beschreibung

nach DIN EN 60670 (VDE 0606), U_i=400 Volt, halogenfrei, max. 12 seitliche Einführungen mit Zugentlastung nach VDE 0606, davon 7 Stk. von oben zugänglich, 3 Bodeneinführungen, mit außenliegenden Befestigungsstellen, geeignet zum Einsatz in trockenen Räumen, für Installation in abgehängten Decken etc. Abzweigdose, mit Schutzart IP20, Nennquerschnitt 2,5mm², Ui=400 V AC, zertifiziert durch VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), Einführungen mit Kabelrückhaltevermögen, (3 rückseitig, 12 seitlich), innenliegende Befestigungsstellen, für Standardinstallationen im Innenbereich, mit Leitungsrückhaltung, Leitungseinführung von oben möglich, grau, ohne Klemmen
Abmessungen: 85 x 85 x 37mm

Merkmale

Verpackungseinheit	60
Schutzart (IP)	IP20
Länge	85 mm
Breite	85 mm
Verpackungseinheit	1
Verpackungseinheit	3600
Verpackungseinheit	10
Gewicht	0,05
Gewichtseinheit	KG
Gewichtbezugsmenge	1
Statistische Warennummer	39269097
Montageart	Wand-/Deckenmontage
Farbe	grau
Halogenfrei	ja
Tiefe	37 mm
Form	quadratisch
Oberfläche	unbehandelt
Bestückung	ohne
Bemessungsisolationsspannung Ui	400 V
Funktionserhalt	ohne
Werkstoff	Kunststoff
Anzahl der Einführungen	12
Deckelbefestigung	aufrastend
Max. Leiterquerschnitt	2.5 mm²
Einführung von hinten	ja
Art der Gehäusedurchführung	Vorprägung
Einsatztemperatur	-25 - 40 °C
Für Ex-Zone Gas	ohne
Für Ex-Zone Staub	ohne
Ausführung Deckel	Montagedeckel
Ausführung	Verbindungskasten
Kurzbeschreibung	Abzweigdose, Schutzart IP20, max. Leiterquerschnitt 2,5², Schlagfestigkeit IK07, Schutzklasse II, Ui 400V AC, VDE, halogenfrei
eClass 11.0 - Klasse	27144401
UNSPSC 14.0801 - Klasse	39121332

Anhänge

Datei

pdb_DOK_ZER_CE2326RRMini2KQSdi_SALL_AIN_V1.pdf (55.1 KB)

Datei

pdb_DOK_ZER_CE2326aPLRRMini2KQSdi_SALL_AIN_V1.pdf (61.93 KB)

Datei

pdb_DOK_ZER_VDE40049695RRMini2KQSdi20200416_SALL_AIN_V1.pdf (308.19 KB)

Datei

pdb_DOK_PRO_MAS_MQ12L_SALL_APDF_V1.pdf (587.96 KB)

Datei

pdb_DOK_ZER_UKCA2326UKRRMini2KQSdi_SALL_AIN_V1.pdf (50 KB)

Datei

pdb_DOK_ROHS_ende_SALL_AIN_V1.pdf (157.53 KB)
