Abbildung ähnlich

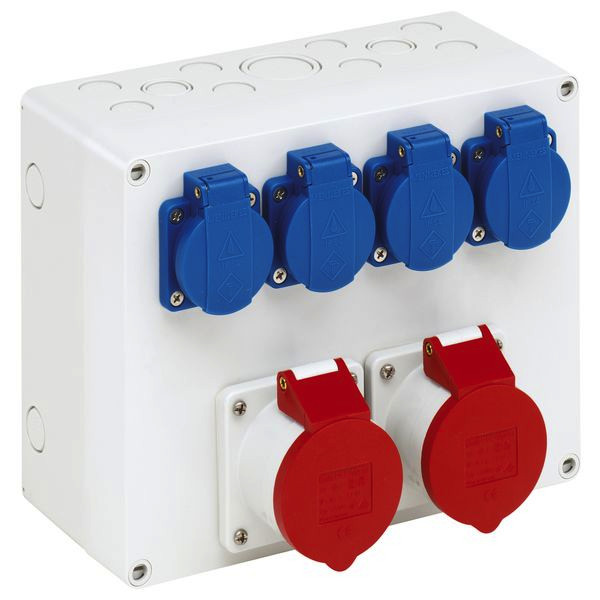

01590127 SPELSBERG STG 024 Steckdosengehäuse
STG 024
4013902934911
73222401
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 2 ST | Menge übernehmen |
| 108 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Steckdosengehäuse, mit Schutzart IP44, mit eingebauten, vorverdrahteten Steckdosen, hohe mechanische Belastbarkeit, temperaturunempfindlich, kombinierbar, halogenfrei
Leitungseinführungen:
oben: Vorprägung 8 x M20, 2 x M20/25, 1 x M32/40
unten: Vorprägung 8 x M20, 2 x M20/25, 1 x M32/40
links: Vorprägung 2 x M20
rechts: Vorprägung 2 x M20
rückseitig: Vorprägung 2 x M20/25,
Abmessungen: 250 x 200 x 122mm
Beigefügtes Zubehör: Anbaustutzen: 2x M25, 2x M32, Verschlussstopfen
Leitungseinführungen:
oben: Vorprägung 8 x M20, 2 x M20/25, 1 x M32/40
unten: Vorprägung 8 x M20, 2 x M20/25, 1 x M32/40
links: Vorprägung 2 x M20
rechts: Vorprägung 2 x M20
rückseitig: Vorprägung 2 x M20/25,
bestückt mit:
- 4 x SCHUKO(R)-Steckdose (frontseitig), 230V
- 2 x CEE-Steckdose (frontseitig), 16A, 400V
Abmessungen: 250 x 200 x 122mm
Beigefügtes Zubehör: Anbaustutzen: 2x M25, 2x M32, Verschlussstopfen
Merkmale
| Schutzart (IP) | IP44 |
| Breite | 250 mm |
| Werkstoff des Gehäuses | Kunststoff |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 2 |
| Verpackungseinheit | 108 |
| Gewicht | 1,76 |
| Statistische Warennummer | 85381000 |
| Höhe | 200 mm |
| Tiefe | 122 mm |
| Anzahl der SCHUKO-Steckdosen | 4 |
| Absicherung | ohne |
| FI-Schutzschalter | ohne |
| CEE-Steckdose - 16 A | 2x16A5p400V |
| CEE-Steckdose - 32 A | ohne |
| CEE-Steckdose - 63 A | ohne |
| CEE-Steckdose - 125A | ohne |
| Einspeisung/Anschlussmöglichkeit | 1 Leitung (Stichleitung) |
| Farbe | grau |
| Handhabung | Wandmontage |
| Art des Netzanschlusses | ohne |
| Kontaktmaterial | CuZn |
| Durchmesser Kabeleinführung | M40 |
| Kurzbeschreibung | Steckdosengehäuse, grau, Schutzart IP44, Schlagfestigkeit IK08, Schutzklasse II, Bemessungsisolationsspannung 400V AC, halogenfrei |
Anhänge
Datei
(pdb_DOK_PRO_MAS_MSTG024_SALL_APDF_V1.pdf, 226.51 KB)
Datei
(pdb_DOK_PRO_MAS_SLP73222401STG024_SALL_APDF_V1.pdf, 47.02 KB)
Datei
(pdb_DOK_ZER_CE2230STG_SALL_AIN_V1.pdf, 222.15 KB)
Datei
(pdb_DOK_ZER_UKCA2230UKSTG_SALL_AIN_V1.pdf, 49.11 KB)
Datei
(pdb_DOK_ROHS_ende2023_SALL_AIN_V1.pdf, 157.53 KB)
