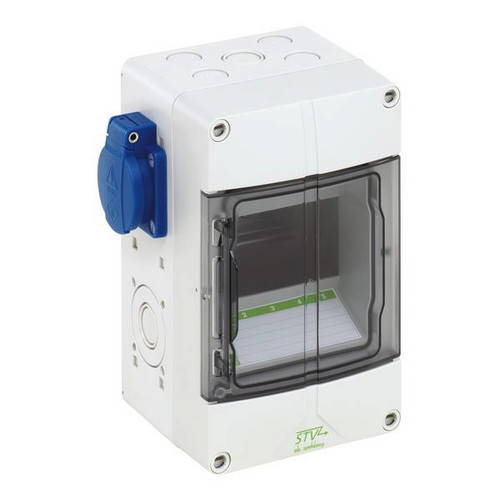

Abbildung ähnlich
01590089 SPELSBERG STV 502S Steckdosenkombination
STV 502-S
4013902934508
72830201
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 5 ST | Menge übernehmen |
| 270 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Steckdosenkombination, mit Schutzart IP44, geeignet zum kundenseitigen Einbau von Reiheneinbaugeräten, mit eingebauten, auf PE-/N-Klemme vorverdrahteten Steckdosen, hohe mechanische Belastbarkeit, temperaturunempfindlich, kombinierbar, halogenfrei
Leitungseinführungen:
oben: Vorprägung 4 x M20, 1 x M20/25
unten: Vorprägung 4 x M20, 1 x M20/25
rückseitig: Vorprägung 1 x M20, verfügbare Teilungseinheiten: 4
Abmessungen: 125 x 200 x 122mm
Beigefügtes Zubehör: Anbaustutzen: 2x M25, Verschlussstopfen, Abdeck- und Beschriftungsstreifen
Leitungseinführungen:
oben: Vorprägung 4 x M20, 1 x M20/25
unten: Vorprägung 4 x M20, 1 x M20/25
rückseitig: Vorprägung 1 x M20, verfügbare Teilungseinheiten: 4
bestückt mit:
- 2 x SCHUKO(R)-Steckdose (seitlich), 230V
Abmessungen: 125 x 200 x 122mm
Beigefügtes Zubehör: Anbaustutzen: 2x M25, Verschlussstopfen, Abdeck- und Beschriftungsstreifen
Merkmale
| Schutzart (IP) | IP44 |
| Breite | 125 mm |
| Werkstoff des Gehäuses | Kunststoff |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 5 |
| Verpackungseinheit | 270 |
| Gewicht | 0,8 |
| Statistische Warennummer | 85381000 |
| Höhe | 200 mm |
| Tiefe | 122 mm |
| Anzahl der SCHUKO-Steckdosen | 2 |
| Absicherung | ohne |
| FI-Schutzschalter | ohne |
| CEE-Steckdose - 16 A | ohne |
| CEE-Steckdose - 32 A | ohne |
| CEE-Steckdose - 63 A | ohne |
| CEE-Steckdose - 125A | ohne |
| Einspeisung/Anschlussmöglichkeit | 1 Leitung (Stichleitung) |
| Farbe | grau |
| Sonstige Einbauten und/oder Leerplätze | 4 |
| Handhabung | Wandmontage |
| Art des Netzanschlusses | ohne |
| Kontaktmaterial | CuZn |
| Durchmesser Kabeleinführung | M25 |
| Kurzbeschreibung | Steckdosenkombination, grau, Schutzart IP44, 4 TE, Schlagfestigkeit IK08, Schutzklasse II, Bemessungsisolationsspannung 230V AC, halogenfrei |
| Verlustleistung | 9 W |
