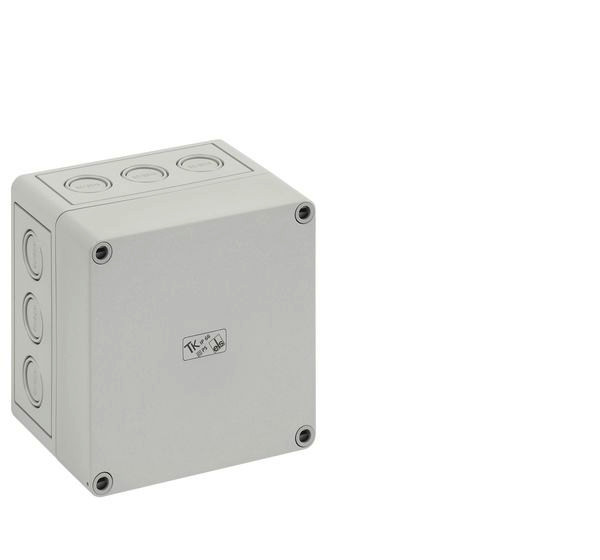

Abbildung ähnlich

01400748
SPELSBERG TK PS 1313-10-m Leergehäuse IP66

Lieferanten-Type: TK PS 1313-10-M EAN: 4013902861125 Lieferanten-Artikel-Nr.: 10590501

auf Anfrage

je 1 ST

keine Verfügbarkeitsinformationen

Menge ST

Verpackungseinheiten

1 ST	Menge übernehmen
2 ST	Menge übernehmen
8 ST	Menge übernehmen
432 ST	Menge übernehmen

Funktionen

Verkaufsdaten

Mindestbestellmenge	1 ST
Bestellschritt	1 ST

Beschreibung

U_i=690V
Kasten und Deckel: Polystyrol, grau ähnlich RAL 7035
m = metrisch, o = ohne Vorprägung Leergehäuse, mit Schutzart IP66, Polystyrol, Ui=690V AC, Ui=1000V DC, innenliegende Befestigungsstellen, für Standardinstallationen im Innenbereich, Kasten: Polystyrol, grau, Deckel: Polystyrol, grau, Ausschlagmembranen, M20/M25/M32, (12 seitlich)
Abmessungen: 130 x 130 x 99mm

Merkmale

Verpackungseinheit	8
Schutzart (IP)	IP66
Schlagfestigkeit	IK07
Breite	130 mm
Verpackungseinheit	1
Verpackungseinheit	432
Verpackungseinheit	2
Gewicht	0,32
Gewichtseinheit	KG
Gewichtbezugsmenge	1
Statistische Warennummer	39269097
Farbe	grau
Höhe	130 mm
Tiefe	99 mm
RAL-Nummer	7035
Werkstoff	Kunststoff
Geeignet für metrische Montage	ja
Ausführung der Oberfläche	unbehandelt
Werkstoffgüte	sonstige
Mastbefestigung	ja
Wandmontage	ja
Wärmeverlustkapazität (Delta T = 20 K) nach IEC/TR 60890	6 W
Mit Oberteil	ja
Kurzbeschreibung	Leergehäuse, Schutzart IP66, Schlagfestigkeit IK07, Schutzklasse II, Ui 690V AC, Bemessungsisolationsspannung 1000V DC, halogenfrei
eClass 11.0 - Klasse	27180101
UNSPSC 14.0801 - Klasse	39121306

Anhänge

Datei

pdb_DOK_ZER_CE2241aPLTKPS_SALL_AIN_V1.pdf (225.21 KB)

Datei

pdb_DOK_ZER_CE2241TKPS_SALL_AIN_V1.pdf (223.14 KB)

Datei

pdb_DOK_ZER_UKCA2241UKTKPS_SALL_AIN_V1.pdf (95.92 KB)

Datei

pdb_DOK_PRO_MAS_MTK1313m_SALL_APDF_V1.pdf (203.3 KB)

Datei

pdb_DOK_ROHS_ende_SALL_AIN_V1.pdf (157.53 KB)
