Abbildung ähnlich

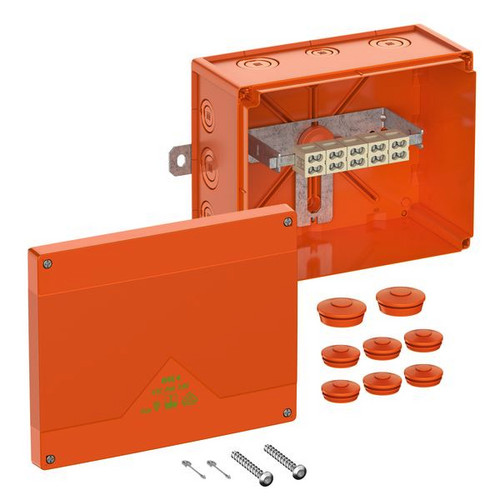

01271736 SPELSBERG WKE 6 - Duo 5 x 10² Kabelabzweigkasten
WKE 6 - DUO 5 X 10²
4013902631230
86751001
Top-Seller
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
| 2 ST | Menge übernehmen |
| 108 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Abzweigkasten, mit Schutzart IP66, Ui=450 V AC, zertifiziert durch VDE (DIN EN 60670-1/-22 (VDE 0606-1/-22)), UL-EU (EN 62208), Ausschlagmembranen, M20/M25/M32/M40, (4 rückseitig, 12 seitlich), außenliegende Befestigungsstellen, mit elektrischem Funktionserhalt E30-E90 nach DIN 4102 Teil 12. Halogenfreies Gehäuse aus Spezialthermoplast, Klemmen aus hochtemperaturbeständiger Spezialkeramik, Klemmenhalter frei positionierbar, orange, Verbindungskasten 5-polig 1-10mm², Abzweigkasten 5-polig 1-10mm², Anzahl der klemmbaren Leiter pro Pol: 20 x 1² / 16 x 1,5² / 12 x 2,5² / 8 x 4² / 4 x 6² / 4 x 10²
Abmessungen: 200 x 250 x 120mm
Beigefügtes Zubehör: Deckelverliersicherung, Schraubanker, 6 Doppelmembranstutzen IP66 M32 Dichtbereich 13-21mm, 2 Doppelmembranstutzen IP66 M40 Dichtbereich 17-28mm
Abmessungen: 200 x 250 x 120mm
Beigefügtes Zubehör: Deckelverliersicherung, Schraubanker, 6 Doppelmembranstutzen IP66 M32 Dichtbereich 13-21mm, 2 Doppelmembranstutzen IP66 M40 Dichtbereich 17-28mm
Merkmale
| Schutzart (IP) | IP66 |
| Länge | 250 mm |
| Breite | 200 mm |
| Verpackungseinheit | 1 |
| Verpackungseinheit | 2 |
| Verpackungseinheit | 108 |
| Gewicht | 1,41 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Montageart | Wand-/Deckenmontage |
| Farbe | orange |
| Halogenfrei | ja |
| Tiefe | 120 mm |
| Form | quadratisch |
| Oberfläche | unbehandelt |
| Bemessungsisolationsspannung Ui | 450 V |
| Plombierbar | ja |
| Funktionserhalt | E90 |
| Werkstoff | Kunststoff |
| Anzahl der Einführungen | 16 |
| Deckelbefestigung | geschraubt |
| Max. Leiterquerschnitt | 10 mm² |
| Witterungsbeständig | ja |
| Einführung von hinten | ja |
| Anreihbar | ja |
| Art der Gehäusedurchführung | Vorprägung |
| Einsatztemperatur | -35 - 55 °C |
| Für Ex-Zone Gas | ohne |
| Für Ex-Zone Staub | ohne |
| Ausführung Deckel | sonstige |
| Bestückung | Schraubklemme |
| Ausführung | Verbindungskasten |
| Kurzbeschreibung | WKE 6 - Duo 5 x 10² Cable junction box |
Anhänge
Datei
(pdb_DOK_ZER_CCMGUA032CC034219WKE2620191105_SALL_AIN_V1.pdf, 1.15 MB)
Datei
(pdb_DOK_ZER_CE2315WKE246_SALL_AIN_V1.pdf, 58.42 KB)
Datei
(pdb_DOK_ZER_CE2315aPLWKE246_SALL_AIN_V1.pdf, 72.13 KB)
Datei
(pdb_DOK_ZER_P1032DMTDOABPWKE246_SALL_AIN_V1.pdf, 4 MB)
Datei
(pdb_DOK_ZER_P1032DMTDOABPWKE246Eng_SALL_AIN_V1.pdf, 8.21 MB)
Datei
(pdb_DOK_MON_M54801WKE26WKE_SALL_AIN_V2.pdf, 9.98 MB)
Datei
(pdb_DOK_PRO_MAS_MWKE6DUO5X10_SALL_APDF_V1.pdf, 1.26 MB)
Datei
(pdb_DOK_ZER_VDE40050238WKE2466T20210225_SALL_AIN_V1.pdf, 1.82 MB)
Datei
(pdb_DOK_ZER_UKCA2315UKWKE246_SALL_AIN_V1.pdf, 49.86 KB)
Datei
(pdb_DOK_ZER_GA2023092_SALL_AIN_V1.pdf, 466.51 KB)
