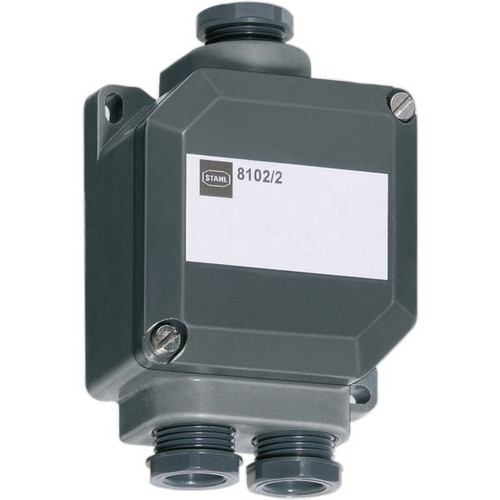

Abbildung ähnlich
01603231 STAHL 8102/21-31 Abzweigdose EEx e
8102/21-31
4046827010804
132988
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
| 1 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
| Mindestbestellmenge | 1 ST |
| Bestellschritt | 1 ST |
Beschreibung
Explosionsschutz gemäß: CENELEC, IEC
Einsetzbar in Zone 1, 2 und Zone 21, 22
Gehäusematerial: glasfaserverstärktes Polyesterharz
Deckelverschluss: M4, Zylinderkopfschrauben
Bemessungsbetriebsspannung: 690 V
Bemessungsbetriebsstrom: max. 27 A
Anschlussklemmen: 4 Klemmen und 1 PE-Anschluss, für 2 x 4 mm², eindrähtig
Klemmenart: Mantelklemme
Leitungseinführung: Halbverschraubungen M20 x 1,5
Schutzart: IP66 Abzweigdose Ex e, Polyesterharz, 3 x M20 Halbverschraubung, 5 x Mantelklemme 4 mm², Zone 1/2/21/22
Einsetzbar in Zone 1, 2 und Zone 21, 22
Gehäusematerial: glasfaserverstärktes Polyesterharz
Deckelverschluss: M4, Zylinderkopfschrauben
Bemessungsbetriebsspannung: 690 V
Bemessungsbetriebsstrom: max. 27 A
Anschlussklemmen: 4 Klemmen und 1 PE-Anschluss, für 2 x 4 mm², eindrähtig
Klemmenart: Mantelklemme
Leitungseinführung: Halbverschraubungen M20 x 1,5
Schutzart: IP66 Abzweigdose Ex e, Polyesterharz, 3 x M20 Halbverschraubung, 5 x Mantelklemme 4 mm², Zone 1/2/21/22
Merkmale
| Schutzart (IP) | IP66 |
| Schlagfestigkeit | IK10 |
| Länge | 116.5 mm |
| Breite | 71 mm |
| Verpackungseinheit | 1 |
| Gewicht | 0,28 |
| Gewichtseinheit | KG |
| Gewichtbezugsmenge | 1 |
| Statistische Warennummer | 85369085 |
| Montageart | Aufputz |
| Tiefe | 45 mm |
| Bemessungsisolationsspannung Ui | 690 V |
| Anzahl der Einführungen | 3 |
| Max. Leiterquerschnitt | 4 mm² |
| Farbe | grau |
| Halogenfrei | ja |
| Oberfläche | unbehandelt |
| Funktionserhalt | ohne |
| Werkstoff | Kunststoff |
| Deckelbefestigung | geschraubt |
| Einsatztemperatur | -50 - 55 °C |
| Explosionsgeprüfte Ausführung | ja |
| Für Ex-Zone Gas | 1, 2 |
| Für Ex-Zone Staub | 21, 22 |
| Schutzart (NEMA) | 4X |
| Mit Deckel | ja |
| Anzahl der Anschlussklemmen | 5 |
| Art der Einführung | Verschraubung |
| Form | rechteckig |
| Kurzbeschreibung | Abzweigdose Ex e 5 x 4 mm2 |
