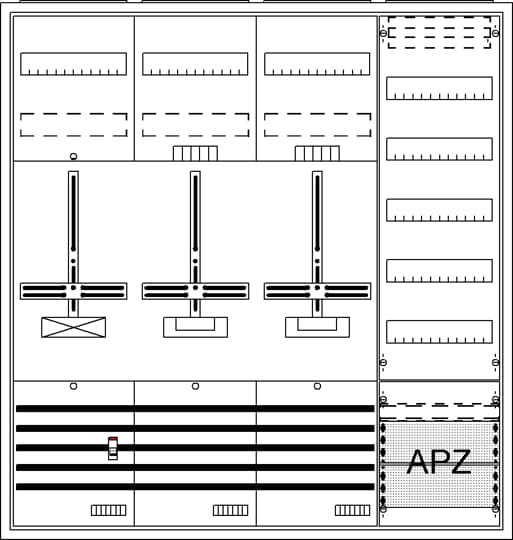

02446411 STRIEBEL & JOHN DA47GH Komplettschrank A47 2Z1S1V5A2
DA47GH
4011617542742
2CPX054274R9999
auf Anfrage
je
1 ST
keine Verfügbarkeitsinformationen
Verpackungseinheiten
1 ST | Menge übernehmen |
7 ST | Menge übernehmen |
Funktionen
Verkaufsdaten
Mindestbestellmenge | 1 ST |
Bestellschritt | 1 ST |
Beschreibung
Die Zählerkomplettschränke der Baureihe ComfortLine mit Dreipunkt-Befestigung sind für die Aufputz- und teilversenkte Montage ausgelegt. Verwendung finden die Verteiler zum Beispiel im Innenbereich von Wohn-, Zweck- und Industriegebäuden. Die Gehäuse werden mit Tür ausgeliefert und verfügen über obere, untere und seitliche Leitungseinführungsmöglichkeiten. Einen Vorteil bildet der weite Türöffnungswinkel von 120°. Desweiteren können die Türen bei Bedarf einfach ausgehängt und werkzeuglos eingestellt werden. Besonders hervorzuheben sind die in den Feldern integrierten Leitungsführungskanäle, die z. B. für die Verlegung der Spannungsversorgung oder der Patchkabel des intelligentes Messsystems genutzt werden können. Durch den flachen Aufbau integriert sich der Verteiler sehr gut in jede Umgebung. Die Gehäuse erfüllen die Schutzart IP44 (IP31 nach DIN VDE 0603-1). Geltende Normen: DIN VDE 0603-1, DIN 43870-1, Farbe weiß RAL 9016 und pulverbeschichtet.
Merkmale
Schutzart (IP) | IP31 |
Breite | 1050 mm |
Verpackungseinheit | 1 |
Verpackungseinheit | 7 |
Gewicht | 53,83 |
Gewichtseinheit | KG |
Gewichtbezugsmenge | 1 |
Montageart | Aufputz/Unterputz/teilversenkt |
Ausführung | 1-stöckig |
Höhe | 1100 mm |
Tiefe | 215 mm |
Anzahl der Felder | 4 |
Anzahl der TSG-Plätze | 1 |
Anzahl der Verteilerreihen | 57 |
Anzahl der Zählerplätze | 2 |
Unterer Anschlussraum | mit Sammelschiene 5-polig |
Einbautiefe | 215 mm |
Einbauhöhe | 1100 mm |
Einbaubreite | 1050 mm |
Bemessungsstrom | 63 A |
Farbe | weiß |
RAL-Nummer | 9016 |
Werkstoff | Stahl |
Kurzbeschreibung | DA47GH Komplettschrank, AP Dreipunkt, A47 2Z1S1V5A2 |
