02465030
STRIEBEL & JOHN WG39EF4 Mess- Wandler Komplettsch.200A

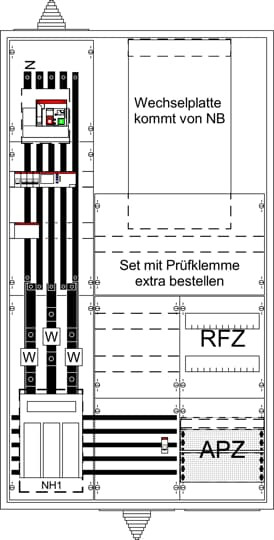

Mess- und Wandler Komplettschrank. Bemessungsbetriebsspannung Ue 415 V AC 50/60 Hz, Bemessungsstrom der Schaltgerätekombination InA 200 A, Abmessungen in mm (H x B x T): 1400 x 800 x 225, Netzsystem TN-S, 5-polig, Netzseitiger Anschlussraum Zählerplatz: mit Sammelschiene, Zählerwechselplatte Zählerwechseltafel Größe 1/2 oder 2 (KF421, KF414), Lastbereich: Sammelschienensystem Cu-Schienen 12 x 5 mm 5-polig, Trennstelle vor dem Wandler Sicherungslasttrenner NH1/250 A, Wandlerbereich Wandlerauflage mit herausnehmbarer Wandlerlasche 170 x 30 x 5 mm, Ritz: EKS 60-03, EKS 70-04, EKSO 74, MBS: EASK 31.3, EASK 31.4, EASK 31.5, EASK 41.4, EASK 41.5 (Beistellung NB), Trennstelle nach dem Wandler Lastschalter 250 A / 3-polig (M8), Primärverdrahtung L1-L3 Cu-Schiene 30 x 5 mm und 20 x 5 mm , PE+N Cu-Schiene 20 x 5 mm, Anschluss N+PE (M8), Hinweis: Zählerwechselplatte KF414 erforderlich, Sammelschienenanschlussklemmen extra bestellen, Rasteinheit 9 RE, Bauhöhe 5, Feldbreite 3, Platzeinheiten 324, Abdeckungen aus Kunststoff, plombierbarer Schnellverschluss, RAL 7035, vorbereitet zum Einbau einer Zählerwechselplatte
