Artikelbild
Abbildung ähnlich
THEBEN

01570003

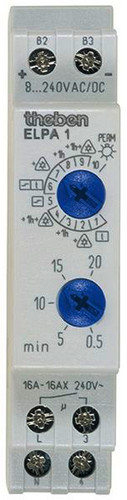

THEBEN ELPA 1 Treppenlicht-Zeitschalter

ELPA 1 4003468010518 0010002
auf Anfrage
je 1 ST
keine Verfügbarkeitsinformationen

Verpackungseinheiten

1 ST Menge übernehmen
10 ST Menge übernehmen

Funktionen

  • Weitere Empfehlungen
  • Datenblatt-Export
  • Frage zum Produkt
  • Teilen

Verkaufsdaten

Mindestbestellmenge 1 ST
Bestellschritt 1 ST

Beschreibung

Reiheneinbau-Treppenlicht - Zeitschalter mit 10 Funktionen, Zeitbereich 0,5 - 20 Min. nachschaltbar, Ausschalt-Vorwarner (DIN 18015-2), Langzeitbereich 60 Min., Tastereingang bis max. 150mA Glimmlampenlast mit elektronischem Überlastschutz, zusätzlicher Tastereingang galvanisch getrennt für Sprechanlagen AC/DC 8...240 V, 16 A (16AX)/230 V~ Reiheneinbau-Treppenlicht-Zeitschalter (TLZ) mit 10 Funktionen, Breite 1 TE, nachschaltbar, mit Ausschalt-Vorwarnung, Langzeitbereich 60 Min., 3-und 4 Leiter-Anschluss, Tastereingang mit elektronischem Überlastschutz, zusätzlicher Tastereingang galvanisch getrennt für Sprechanlagen AC/DC 8...240 V, LED Anzeige

Merkmale

Verpackungseinheit 1
Verpackungseinheit 10
Gewicht 0,08
Gewichtseinheit KG
Gewichtbezugsmenge 1
Statistische Warennummer 85365011
Montageart DIN-Schiene
Einbautiefe 60 mm
Rückfallverzögerung 0.5 - 20 min
Breite in Teilungseinheiten 1
Steuerspannung 1 230 V
Steuerspannung 2 240 - 8 V
Steuerspannungsart 1 AC
Steuerspannungsart 2 AC/DC
Frequenz der Steuerspannung 1 50 - 60 Hz
Frequenz der Steuerspannung 2 50 - 60 Hz
Ausschaltvorwarnung flackern
Nachschaltung nachschaltbar + Dauerlicht + Zeitverlängerung
Spannungsart der Versorgungsspannung AC
Versorgungsspannung 220 - 240 V
Max. Schaltstrom (cos phi = 0,6) 16 A
Max. Glühlampenlast 2600 W
Max. Leuchtstofflampenlast 2600 VA
Max. Leuchtstofflampenlast (Duo-Schaltung) 2600 VA
Max. Leuchtstofflampenlast (parallel kompensiert) 1100 VA
Bemessungsschaltstrom 16 A
Taster Glimmlampenstrom 150 mA
Stromstoßfunktion wählbar ja
Funktion elektronisch mit Multifunktion
Schaltungsart 3- und 4-Leiter-Schaltung
Anzahl der Kontakte als Schließer 1
Max. Schaltleistung LED 600 W
Kurzbeschreibung Reiheneinbau-Treppenlicht-Zeitschalter (TLZ) mit 10 Funktionen und Ausschalt-Vorwarnung
Leistungsaufnahme 0.3 W
eClass 11.0 - Klasse 27142307
UNSPSC 14.0801 - Klasse 39122329

Anhänge

icon
Datei
pdb_ROHS.pdf (215.59 KB)
